Pemanfaatan Geosynthetics untuk Memperkuat Sub-grade Jalan Angkut Utama

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.Jalan angkut utama merupakan salah satu infrastruktur paling kritis dalam kegiatan pertambangan. Jalan ini menjadi jalur utama pergerakan dump truck, water truck, fuel truck, service vehicle, hingga kendaraan pendukung lainnya.

Kondisi sub-grade memiliki pengaruh besar terhadap kinerja jalan angkut. Sub-grade yang memiliki daya dukung rendah, kadar air tinggi, plastisitas tinggi, atau mengalami deformasi berlebihan dapat menyebabkan terbentuknya rutting, pumping, cracking, differential settlement, dan kerusakan lapisan permukaan.

Salah satu pendekatan yang dapat digunakan untuk meningkatkan kinerja jalan adalah pemanfaatan geosynthetics.

Geosynthetic dapat berfungsi sebagai elemen separation, filtration, drainage, reinforcement, atau erosion control, tergantung jenis material dan konfigurasi penggunaannya.

Pada jalan angkut utama, geotextile dan geogrid sering dipertimbangkan untuk membantu meningkatkan stabilitas lapisan agregat di atas tanah dasar yang lemah. Namun, pemilihannya harus didasarkan pada kondisi tanah, beban lalu lintas, kondisi air, material agregat, dan mekanisme kerusakan yang ingin dikendalikan.

1. Mengapa Sub-grade Menjadi Faktor Kritis?

Struktur jalan tambang secara sederhana dapat digambarkan sebagai:

        TRAFFIC

           ↓

 ┌─────────────────────┐

 │ Wearing Course      │

 ├─────────────────────┤

 │ Base/Sub-base       │

 ├─────────────────────┤

 │ GEOSYNTHETIC        │

 ├─────────────────────┤

 │ Weak Sub-grade      │

 └─────────────────────┘

Jika sub-grade tidak memiliki kapasitas yang memadai, beban kendaraan akan menghasilkan deformasi yang lebih besar.

Akibatnya dapat terjadi:

  • wheel rut;
  • pumping;
  • settlement;
  • agregat masuk ke tanah dasar;
  • kehilangan ketebalan efektif lapisan granular;
  • terbentuknya genangan;
  • peningkatan rolling resistance;
  • peningkatan konsumsi bahan bakar;
  • peningkatan biaya maintenance.

2. Karakteristik Tanah Dasar yang Lemah

Beberapa indikasi sub-grade yang perlu mendapat perhatian antara lain:

  • nilai CBR rendah;
  • kadar air tinggi;
  • tanah berplastisitas tinggi;
  • tanah lempung lunak;
  • material organik;
  • tanah mudah mengalami pumping;
  • settlement tinggi;
  • permukaan mudah mengalami deformasi akibat lalu lintas.

Namun, tidak semua tanah dengan CBR rendah membutuhkan geosynthetic.

Keputusan penggunaan material harus mempertimbangkan mekanisme kegagalan dan target kinerja jalan.

3. Apa Itu Geosynthetic?

Geosynthetic merupakan material polimer yang digunakan dalam pekerjaan geoteknik dan konstruksi tanah.

Jenis yang umum meliputi:

  1. Geotextile
  2. Geogrid
  3. Geocell
  4. Geomembrane
  5. Geocomposite
  6. Material geosynthetic lainnya sesuai fungsi desain.

Untuk perkuatan sub-grade jalan angkut, dua kelompok yang sering menjadi perhatian adalah:

Geotextile dan Geogrid.

4. Fungsi Geotextile

Geotextile dapat digunakan untuk beberapa fungsi.

Separation

Memisahkan material granular dari tanah dasar.

Filtration

Memungkinkan air melewati material sekaligus membatasi migrasi partikel tanah.

Drainage

Pada konfigurasi tertentu, geotextile dapat menjadi bagian dari sistem drainase.

Reinforcement

Jenis dan konfigurasi tertentu dapat memberikan kontribusi terhadap stabilitas sistem lapisan jalan.

Fungsi aktual harus mengikuti karakteristik material dan desain.

5. Fungsi Geogrid

Geogrid memiliki struktur bukaan yang memungkinkan terjadinya interlocking antara agregat dan elemen geogrid.

Secara sederhana:

     AGGREGATE

  ●  ●  ●  ●  ●

 ──┬──┬──┬──┬──

   │  │  │  │

 ──┴──┴──┴──┴──

       GEOGRID

  ───────────────

    SUB-GRADE

Ketika kendaraan melewati jalan, interaksi antara agregat dan geogrid dapat membantu membatasi pergerakan lateral agregat.

Efek tersebut dapat meningkatkan stabilitas lapisan granular apabila material dan pemasangannya sesuai dengan desain.

6. Geotextile vs Geogrid

Aspek

Geotextile

Geogrid

Separation

Sangat umum

Terbatas tergantung konfigurasi

Filtration

Sangat umum

Bukan fungsi utama

Interlocking agregat

Terbatas

Kuat

Reinforcement

Tergantung jenis

Fungsi utama pada banyak aplikasi

Drainage

Dapat digunakan

Bukan fungsi utama

Tanah sangat lunak

Dapat membantu separation

Dapat membantu reinforcement

Stabilitas agregat

Sedang–tinggi tergantung aplikasi

Tinggi pada aplikasi reinforcement tertentu

Pemilihan tidak sebaiknya dilakukan hanya berdasarkan harga material per meter persegi.

7. Mekanisme Reinforcement

Pada jalan angkut, salah satu mekanisme penting adalah lateral restraint.

Tanpa reinforcement, agregat dapat bergerak lateral akibat beban roda.

Dengan geogrid:

       LOAD

        ↓

    ↙       ↘

  AGGREGATE AGGREGATE

  ────────────────

     GEOGRID

  ← restraint →

  ────────────────

   SOFT SUB-GRADE

Interaksi agregat-geogrid membantu meningkatkan confinement pada lapisan granular.

Efek akhirnya dapat berupa peningkatan stabilitas dan pengurangan deformasi, tergantung kondisi proyek.

8. Masalah Pumping pada Jalan Tambang

Pumping terjadi ketika tanah dasar yang jenuh air mengalami tekanan dan deformasi akibat beban berulang.

Material halus dapat bergerak menuju lapisan agregat.

Dampaknya:

  • lapisan granular terkontaminasi;
  • kekuatan lapisan berkurang;
  • drainase terganggu;
  • rutting meningkat.

Dalam kondisi seperti ini, separation dan pengendalian air menjadi sangat penting.

Geotextile dapat digunakan sebagai separator/filter apabila spesifikasi material dan kondisi tanah mendukung.

9. Pengaruh Air terhadap Sub-grade

Air merupakan salah satu faktor utama kerusakan jalan angkut.

Sumber air dapat berasal dari:

  • hujan;
  • limpasan permukaan;
  • muka air tanah;
  • rembesan lereng;
  • drainase yang tidak berfungsi;
  • genangan pada bahu jalan.

Konsep dasarnya:

Geosynthetic bukan pengganti sistem drainase.

Jika air terus masuk ke struktur jalan tanpa jalur pengendalian yang baik, reinforcement saja tidak selalu dapat mengatasi masalah.

10. Investigasi Sebelum Menggunakan Geosynthetic

Sebelum desain, lakukan evaluasi sub-grade.

Data yang dapat dikumpulkan:

Data

Kegunaan

CBR

Indikasi daya dukung

DCP

Evaluasi kekuatan lapangan

Sondir/CPT

Profil tanah

SPT

Karakteristik lapisan tanah

Grain size

Distribusi ukuran butir

Atterberg limit

Plastisitas

Moisture content

Kondisi kadar air

Groundwater

Kondisi air tanah

Elevasi

Evaluasi drainase

Traffic data

Menentukan beban jalan

11. Menentukan CBR Sub-grade

CBR dapat digunakan sebagai salah satu parameter dalam evaluasi kekuatan tanah dasar.

Semakin rendah CBR, umumnya semakin besar kebutuhan terhadap peningkatan struktur jalan.

Namun keputusan penggunaan geosynthetic tidak boleh hanya didasarkan pada satu nilai CBR.

Harus diperhatikan pula:

  • variasi CBR sepanjang alignment;
  • kondisi basah;
  • jenis tanah;
  • beban kendaraan;
  • umur desain;
  • frekuensi lalu lintas.

12. Beban Kendaraan Tambang

Jalan angkut utama harus didesain berdasarkan kondisi aktual fleet.

Data penting meliputi:

  • gross vehicle weight;
  • axle load;
  • wheel load;
  • tire pressure;
  • jumlah perjalanan;
  • kecepatan;
  • distribusi lalu lintas;
  • kondisi operasi basah/kering.

Dump truck berkapasitas besar menghasilkan beban berulang yang jauh berbeda dibandingkan kendaraan ringan.

13. Traffic Repetition

Kerusakan jalan bukan hanya disebabkan oleh satu kali lintasan.

Repeated loading dapat menghasilkan:

  • rutting;
  • permanent deformation;
  • fatigue;
  • aggregate degradation;
  • pumping.

Oleh karena itu, evaluasi jalan harus mempertimbangkan jumlah repetisi beban selama umur desain.

14. Konsep Desain Struktur Jalan

Struktur jalan angkut dapat dirancang secara konseptual:

          DUMP TRUCK

              ↓

 ┌────────────────────────┐

 │ Wearing Course         │

 ├────────────────────────┤

 │ Base Course            │

 ├────────────────────────┤

 │ Sub-base               │

 ├────────────────────────┤

 │ GEOSYNTHETIC            │

 ├────────────────────────┤

 │ Weak Sub-grade         │

 └────────────────────────┘

Ketebalan setiap lapisan harus ditentukan berdasarkan:

  • kondisi sub-grade;
  • beban lalu lintas;
  • material agregat;
  • kondisi drainase;
  • target serviceability;
  • metode desain yang digunakan.

15. Geosynthetic sebagai Separation Layer

Jika tanah dasar sangat mudah bercampur dengan agregat, geotextile dapat ditempatkan antara:

Sub-grade ↔ Sub-base

Tujuannya mempertahankan batas antara dua material.

Tanpa separator:

AGGREGATE

↓↓↓↓↓↓↓↓

MIXING

↓↓↓↓↓↓↓↓

SOIL

Dengan separator:

AGGREGATE

────────────

GEOTEXTILE

────────────

SUB-GRADE

Hal ini dapat membantu mempertahankan kualitas lapisan granular.

16. Geogrid untuk Reinforcement

Geogrid dapat ditempatkan pada posisi tertentu di dalam struktur jalan.

Contoh:

Wearing Course

────────────────

Base Course

────────────────

GEOGRID

────────────────

Sub-base

────────────────

Soft Sub-grade

Lokasi pemasangan tidak boleh ditentukan secara sembarangan.

Posisi optimal bergantung pada:

  • jenis geogrid;
  • karakteristik agregat;
  • kekuatan sub-grade;
  • mekanisme kerusakan;
  • konfigurasi lapisan.

17. Pemilihan Kekuatan Geosynthetic

Parameter yang dapat diperhatikan antara lain:

  • tensile strength;
  • elongation;
  • junction strength;
  • aperture;
  • creep resistance;
  • installation damage resistance;
  • chemical resistance;
  • UV resistance;
  • durability.

Nilai ultimate tensile strength saja tidak cukup untuk memilih geogrid.

Perlu diperhatikan kekuatan desain setelah mempertimbangkan faktor reduksi yang relevan.

18. Installation Damage

Geosynthetic dapat mengalami kerusakan saat pemasangan.

Risikonya dapat berasal dari:

  • agregat tajam;
  • alat berat;
  • material berukuran terlalu besar;
  • penempatan yang kasar;
  • excessive trafficking sebelum covering.

Karena itu, prosedur pemasangan harus menetapkan:

  1. persiapan sub-grade;
  2. penempatan material;
  3. penyebaran geosynthetic;
  4. overlap;
  5. penempatan agregat;
  6. compaction;
  7. pemeriksaan kerusakan.

19. Overlap Geotextile

Pada pemasangan geotextile, overlap perlu ditentukan berdasarkan desain dan kondisi lapangan.

Besarnya overlap dapat dipengaruhi oleh:

  • kondisi tanah;
  • kualitas permukaan;
  • metode instalasi;
  • potensi pergeseran;
  • tingkat lalu lintas saat konstruksi.

Tidak sebaiknya menggunakan satu angka overlap untuk seluruh proyek tanpa evaluasi.

20. Persiapan Sub-grade

Sebelum memasang geosynthetic:

  • bersihkan material organik;
  • hilangkan batu tajam yang berpotensi merusak material;
  • ratakan permukaan;
  • kendalikan genangan;
  • lakukan proof rolling bila sesuai;
  • perbaiki soft spot lokal.

Geosynthetic tidak boleh digunakan untuk menutupi sub-grade yang tidak dipersiapkan dengan baik.

21. Pengendalian Soft Spot

Jika terdapat soft spot lokal, tindakan dapat berupa:

  • undercut;
  • replacement;
  • stabilisasi;
  • drainage improvement;
  • penggunaan geosynthetic;
  • kombinasi beberapa metode.

Geosynthetic lebih efektif jika ditempatkan sebagai bagian dari sistem perbaikan, bukan sebagai solusi tunggal untuk semua jenis kegagalan tanah.

22. Integrasi dengan Drainase

Desain jalan harus mempertimbangkan:

Side Drain

Mengalirkan air dari badan jalan.

Cross Drain

Mengendalikan aliran yang melintasi jalan.

Culvert

Mengalirkan air bawah atau melintasi badan jalan.

Camber/Crossfall

Mengarahkan air dari permukaan jalan.

Secara konseptual:

          Crown

            ▲

          /   \

         /     \

        /       \

 Drainage       Drainage

Jika permukaan jalan memiliki drainase yang buruk, geosynthetic tidak dapat menggantikan fungsi pengelolaan air.

23. Keuntungan Potensial

Pemanfaatan geosynthetic dapat memberikan beberapa keuntungan, tergantung desain:

  • meningkatkan stabilitas lapisan granular;
  • mengurangi pencampuran tanah dan agregat;
  • mengurangi deformasi;
  • meningkatkan constructability;
  • mengurangi kebutuhan agregat pada kondisi tertentu;
  • memperpanjang interval maintenance;
  • meningkatkan konsistensi kinerja jalan.

Namun manfaat aktual harus dibuktikan melalui desain dan evaluasi lapangan.

24. Dampak terhadap Biaya

Analisis ekonomi sebaiknya tidak hanya membandingkan:

Harga geosynthetic vs harga agregat.

Gunakan pendekatan:

LCC=Cinitial+Cmaintenance+Cdowntime+CoperationalLCC = C_{initial}+C_{maintenance}+C_{downtime}+C_{operational}

dengan:

  • CinitialC_{initial} = biaya awal;
  • CmaintenanceC_{maintenance} = biaya pemeliharaan;
  • CdowntimeC_{downtime} = dampak biaya akibat gangguan;
  • CoperationalC_{operational} = biaya operasional yang dipengaruhi kondisi jalan.

Pada jalan angkut utama, pengurangan downtime dapat memiliki nilai ekonomi yang signifikan.

25. Pengaruh terhadap Fuel Consumption

Kondisi jalan yang buruk dapat meningkatkan rolling resistance.

Rutting, pothole, loose material, dan permukaan tidak rata dapat meningkatkan kebutuhan energi kendaraan.

Dengan mempertahankan kondisi jalan yang lebih stabil, sistem geosynthetic yang tepat dapat menjadi bagian dari strategi pengendalian kondisi jalan.

Namun penghematan bahan bakar tidak boleh dianggap otomatis hanya karena geosynthetic dipasang.

26. Monitoring Kinerja Jalan

Setelah konstruksi, lakukan monitoring.

Parameter yang dapat diperiksa:

Parameter

Monitoring

Rut depth

Mingguan/bulanan

Pothole

Inspeksi rutin

Surface deformation

Survey

Drainage

Inspeksi

CBR/DCP

Evaluasi periodik

Settlement

Survey

Traffic

Fleet data

Maintenance

Cost tracking

Data historis dapat digunakan untuk menentukan apakah sistem reinforcement memberikan manfaat sesuai target.

27. Integrasi Drone dan GIS

Teknologi drone dapat digunakan untuk:

  • pemetaan alignment;
  • identifikasi genangan;
  • monitoring rutting;
  • dokumentasi bahu jalan;
  • pengukuran perubahan elevasi.

Data drone kemudian dapat diintegrasikan dengan GIS.

Contohnya:

Drone Survey → Orthophoto → GIS → Rut Ma



Perusahaan Kontraktor Pertambangan dan Konstruksi

Desain Fondasi Crusher Plant pada Tanah Lunak: Solusi Spun Pile dan Struktur Baja

Crusher plant merupakan fasilitas penting dalam kegiatan pertambangan dan pengolahan material. Struktur ini tidak hanya menopang peralatan dengan berat yang besar, tetapi juga harus mampu menahan beban dinamis, getaran, beban operasional, beban angin, beban gempa, serta pengaruh perubahan kondisi tanah.

Tantangan menjadi lebih kompleks ketika crusher plant dibangun pada tanah lunak. Lapisan tanah dengan daya dukung rendah, kompresibilitas tinggi, muka air tanah dangkal, serta potensi settlement diferensial dapat menyebabkan penurunan fondasi dan gangguan terhadap alignment peralatan.

Salah satu pendekatan yang dapat dipertimbangkan adalah penggunaan spun pile sebagai fondasi dalam, yang kemudian diintegrasikan dengan pile cap, pedestal beton, dan struktur baja sebagai sistem pendukung peralatan.

Konsep tersebut bukan sekadar mengganti fondasi dangkal dengan tiang pancang. Desain harus mempertimbangkan interaksi antara tanah–fondasi–struktur–mesin secara menyeluruh.

1. Mengapa Crusher Plant Membutuhkan Fondasi Khusus?

Crusher menghasilkan gaya yang berbeda dengan bangunan sipil biasa.

Selama operasi, komponen seperti:

  • crusher;
  • motor;
  • gearbox;
  • conveyor;
  • vibrating screen;
  • feeder;
  • pulley;
  • chute;

dapat menghasilkan kombinasi beban statis dan dinamis.

Fondasi harus mampu mempertahankan:

  1. kapasitas dukung;
  2. stabilitas struktur;
  3. batas settlement;
  4. alignment equipment;
  5. kestabilan terhadap getaran;
  6. ketahanan terhadap beban berulang;
  7. integritas sambungan struktur.

Karena itu, desain fondasi crusher plant tidak cukup hanya berdasarkan berat total equipment.

2. Karakteristik Tanah Lunak

Tanah lunak umumnya memiliki karakteristik:

  • nilai kuat geser relatif rendah;
  • kompresibilitas tinggi;
  • daya dukung rendah;
  • settlement yang relatif besar;
  • sensitivitas terhadap perubahan kadar air;
  • potensi konsolidasi jangka panjang.

Lapisan tanah lunak dapat berupa lempung lunak, lanau, gambut, atau material timbunan yang belum mengalami pemadatan dan konsolidasi memadai.

Dalam kondisi seperti ini, fondasi dangkal dapat mengalami settlement yang berlebihan apabila kedalaman dan dimensi fondasi tidak dirancang secara tepat.

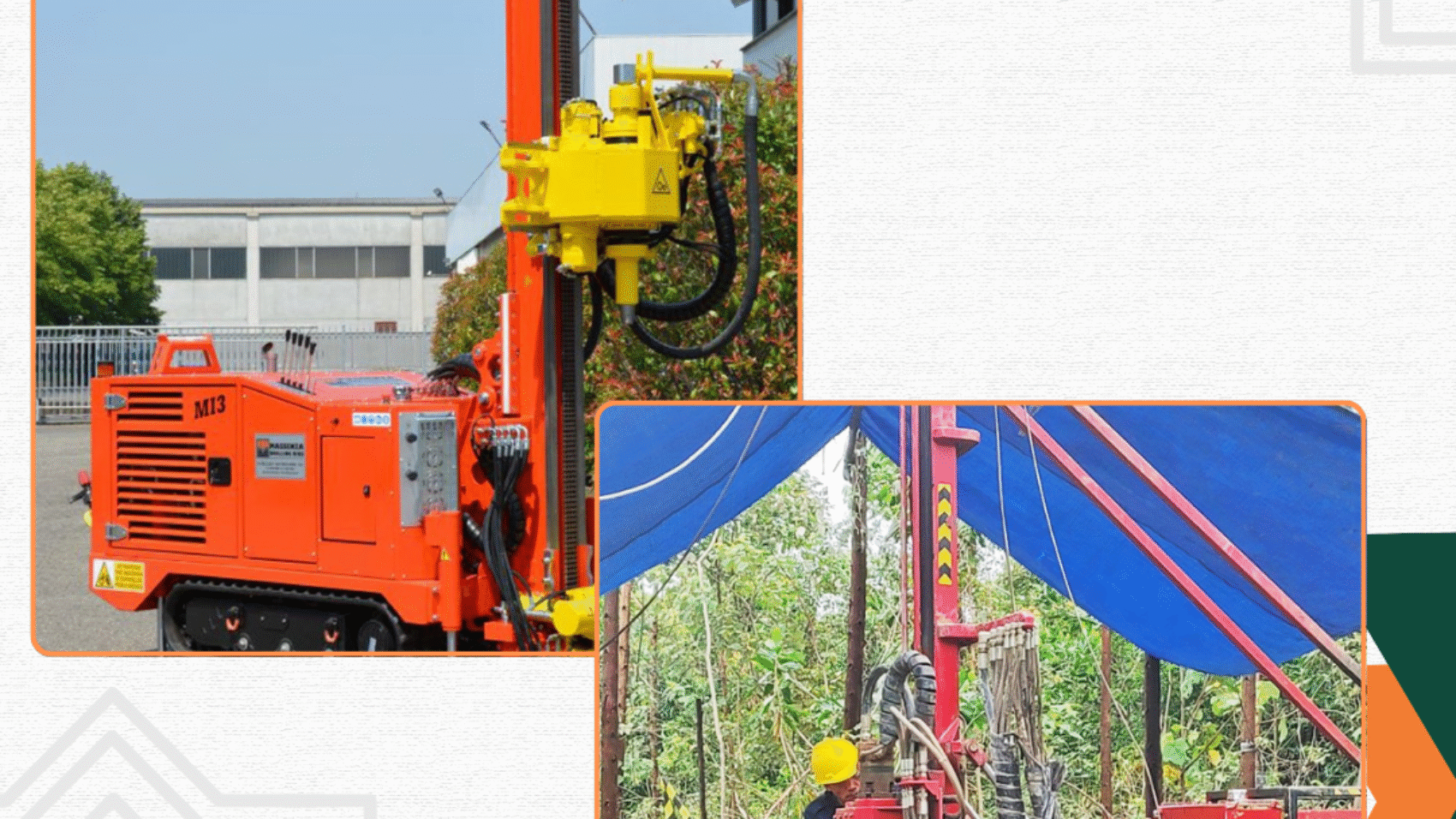

3. Investigasi Geoteknik sebagai Dasar Desain

Sebelum menentukan spun pile, perlu dilakukan investigasi geoteknik.

Data yang dapat digunakan antara lain:

Investigasi

Informasi Utama

Sondir/CPT

qc, fs, rasio gesekan dan profil lapisan

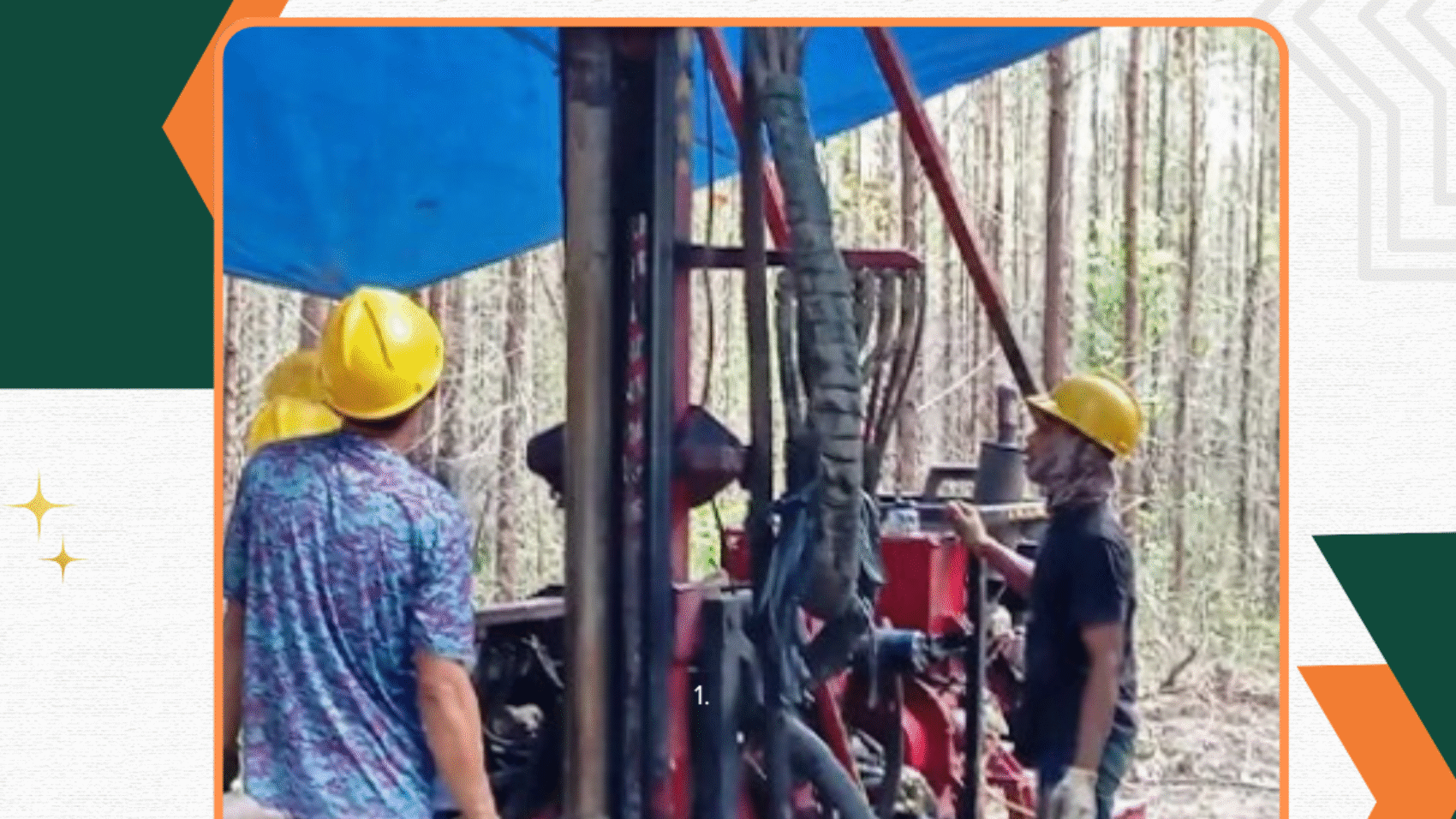

SPT

N-SPT dan indikasi kepadatan/kekuatan tanah

Borehole

Stratigrafi dan sampel tanah

UDS

Parameter kuat geser dan kompresibilitas

Triaxial

Parameter shear strength

Consolidation Test

Karakteristik settlement/konsolidasi

Groundwater Observation

Kondisi muka air tanah

Laboratory Test

Index properties dan engineering properties

Untuk struktur crusher plant yang penting, investigasi sebaiknya mampu memberikan gambaran kondisi tanah hingga kedalaman yang memadai untuk menentukan lapisan pendukung fondasi.

4. Menentukan Lapisan Pendukung Fondasi

Spun pile idealnya ditentukan berdasarkan kondisi stratigrafi dan mekanisme transfer beban.

Beban dapat ditransfer melalui:

Pile Shaft Resistance + End Bearing

atau secara sederhana:

Qu=Qs+QbQ_u = Q_s + Q_b

dengan:

  • QuQ_u = kapasitas ultimit tiang;
  • QsQ_s = tahanan selimut;
  • QbQ_b = tahanan ujung.

Namun kapasitas teoritis tidak langsung menjadi kapasitas desain. Faktor keamanan atau faktor reduksi sesuai metode desain harus diterapkan.

5. Konsep Spun Pile

Spun pile merupakan tiang beton pracetak yang diproduksi dengan proses sentrifugal.

Keunggulannya dapat meliputi:

  • mutu beton yang relatif konsisten;
  • produksi terkontrol di pabrik;
  • kapasitas struktural tinggi;
  • pemasangan relatif cepat;
  • cocok untuk fondasi dalam;
  • dapat digunakan pada area dengan lapisan tanah permukaan yang kurang baik.

Pemilihan diameter, panjang, dan kapasitas spun pile tetap harus berdasarkan hasil investigasi tanah dan analisis struktur.

6. Menentukan Panjang Spun Pile

Panjang tiang tidak sebaiknya ditentukan hanya berdasarkan pengalaman proyek sebelumnya.

Beberapa faktor yang perlu diperhatikan:

  • kedalaman tanah lunak;
  • posisi lapisan pendukung;
  • kapasitas shaft resistance;
  • kapasitas end bearing;
  • settlement;
  • negative skin friction;
  • beban lateral;
  • beban dinamis;
  • kondisi muka air tanah;
  • metode pemancangan.

Sebagai contoh konseptual, apabila tanah lunak mencapai kedalaman 10–15 m dan lapisan lebih kompeten berada di bawahnya, spun pile dapat dirancang untuk menembus lapisan lunak dan mentransfer beban ke lapisan yang lebih sesuai.

Angka tersebut hanya ilustrasi. Kedalaman aktual harus ditentukan berdasarkan data geoteknik.

7. Negative Skin Friction pada Tanah Lunak

Salah satu masalah penting pada fondasi tiang di tanah lunak adalah negative skin friction.

Jika tanah di sekitar tiang mengalami konsolidasi dan bergerak turun relatif terhadap tiang, gesekan pada permukaan tiang dapat bekerja ke arah bawah.

Akibatnya, sebagian beban tambahan harus diperhitungkan dalam desain tiang.

Secara konseptual:

Qdesign≥Qstruktur+QnegativeQ_{design} \geq Q_{struktur} + Q_{negative}

Hal ini menjadi penting apabila terdapat:

  • timbunan baru;
  • tanah lempung lunak;
  • reklamasi;
  • peningkatan beban permukaan;
  • konsolidasi jangka panjang.

8. Pile Group untuk Crusher Plant

Satu unit crusher biasanya tidak hanya menggunakan satu tiang.

Beberapa spun pile dapat disusun menjadi pile group.

Contoh konfigurasi:

      PILE CAP

 ┌─────────────────┐

 │   ○       ○     │

 │                 │

 │   ○       ○     │

 └─────────────────┘

       │   │

       │   │

    SPUN PILE

Jumlah dan konfigurasi pile harus mempertimbangkan:

  • axial load;
  • uplift;
  • lateral load;
  • overturning moment;
  • eccentricity;
  • dynamic load;
  • pile spacing;
  • pile cap stiffness.

9. Desain Pile Cap

Pile cap berfungsi menghubungkan beberapa tiang sehingga dapat bekerja sebagai satu sistem fondasi.

Pile cap harus dirancang terhadap:

  • punching shear;
  • one-way shear;
  • bending;
  • transfer gaya dari pedestal;
  • anchorage reinforcement;
  • local bearing;
  • gaya lateral dan momen.

Distribusi beban antar tiang tidak selalu sama.

Tiang yang berada lebih dekat terhadap sisi arah momen dapat menerima gaya aksial lebih besar dibandingkan tiang lainnya.

10. Pedestal untuk Crusher

Di atas pile cap dapat dibuat pedestal beton untuk menopang equipment atau struktur baja.

Pedestal berfungsi sebagai elemen transisi:

Crusher → Steel Frame/Pedestal → Pile Cap → Spun Pile → Tanah

Pedestal harus dirancang untuk memastikan:

  • elevasi equipment sesuai desain;
  • anchor bolt memiliki kapasitas memadai;
  • transfer gaya berjalan dengan baik;
  • getaran dapat dikendalikan;
  • toleransi pemasangan tetap terjaga.

11. Integrasi Struktur Baja

Struktur baja dapat digunakan sebagai:

  • support frame;
  • equipment platform;
  • conveyor support;
  • maintenance platform;
  • access platform;
  • hopper support;
  • screen support;
  • chute support.

Sistem ini memberikan fleksibilitas dalam fabrikasi dan erection.

Namun sambungan antara baja dan beton harus dirancang sebagai bagian dari satu sistem struktur.

12. Anchor Bolt dan Base Plate

Salah satu titik kritis pada crusher plant adalah hubungan antara struktur baja dan pedestal beton.

Sistem umumnya terdiri dari:

Steel Column → Base Plate → Anchor Bolt → Grout → Concrete Pedestal

Anchor bolt harus diperiksa terhadap:

  • tension;
  • shear;
  • combined loading;
  • edge distance;
  • embedment;
  • concrete breakout;
  • pull-out;
  • prying action jika relevan.

Kesalahan posisi anchor bolt dapat menyebabkan masalah besar pada tahap erection.

13. Beban Dinamis Crusher

Crusher tidak hanya memberikan beban vertikal.

Peralatan berputar dan bergetar dapat menghasilkan gaya dinamis.

Secara konseptual:

F(t)=F0sin⁡(ωt)F(t)=F_0\sin(\omega t)

dengan:

  • F0F_0 = amplitudo gaya;
  • ω\omega = frekuensi sudut;
  • tt = waktu.

Respons struktur dapat menjadi signifikan apabila frekuensi eksitasi mendekati frekuensi natural sistem.

14. Risiko Resonansi

Resonansi terjadi ketika frekuensi eksitasi mesin mendekati frekuensi natural sistem fondasi-struktur.

Secara sederhana:

foperasi≈fnaturalf_{operasi} \approx f_{natural}

Kondisi tersebut dapat meningkatkan amplitudo getaran.

Karena itu, desain crusher foundation perlu memperhatikan dynamic stiffness, massa sistem, kekakuan struktur, karakteristik tanah, serta frekuensi operasi equipment.

15. Interaksi Tanah–Fondasi–Struktur

Untuk struktur dengan equipment bergetar, analisis idealnya tidak hanya melihat beton dan baja secara terpisah.

Sistem sebenarnya terdiri dari:

Equipment → Structure → Foundation → Soil

Perubahan kekakuan tanah dapat memengaruhi respons sistem.

Pada kondisi tertentu, analisis yang lebih detail dapat diperlukan untuk mengevaluasi:

  • dynamic stiffness;
  • damping;
  • natural frequency;
  • vibration amplitude;
  • soil-structure interaction.

16. Settlement pada Tanah Lunak

Settlement menjadi salah satu risiko terbesar.

Total settlement dapat dipandang secara konseptual sebagai:

Stotal=Si+Sc+SsS_{total}=S_i+S_c+S_s

dengan:

  • SiS_i = immediate settlement;
  • ScS_c = consolidation settlement;
  • SsS_s = secondary settlement.

Untuk crusher plant, bukan hanya nilai settlement total yang penting, tetapi juga differential settlement.

Perbedaan penurunan dapat menyebabkan:

  • misalignment conveyor;
  • perubahan elevasi equipment;
  • peningkatan tegangan pada sambungan;
  • perubahan distribusi beban;
  • gangguan operasi.

17. Mengapa Differential Settlement Lebih Berbahaya?

Bayangkan dua fondasi berdekatan.

Jika:

S1=20 mmS_1 = 20\,mm

dan:

S2=5 mmS_2 = 5\,mm

maka perbedaan settlement:

ΔS=15 mm\Delta S=15\,mm

Jika kedua fondasi terhubung oleh struktur baja atau conveyor, perbedaan tersebut dapat menghasilkan deformasi tambahan.

Oleh karena itu, target desain harus mempertimbangkan keseragaman perilaku fondasi, bukan sekadar kapasitas aksial tiang.

18. Pengaruh Beban Gempa

Crusher plant umumnya memiliki struktur tinggi, equipment berat, serta banyak sambungan baja.

Analisis gempa perlu mempertimbangkan:

  • massa equipment;
  • massa struktur;
  • kekakuan struktur;
  • konfigurasi pile group;
  • kondisi tanah;
  • respons dinamik;
  • base shear;
  • drift;
  • gaya lateral pada fondasi.

Kondisi tanah lunak dapat memengaruhi respons seismik sehingga parameter tanah harus diperoleh dari investigasi yang sesuai.

19. Beban Lateral pada Spun Pile

Spun pile tidak hanya menerima beban vertikal.

Beban lateral dapat berasal dari:

  • angin;
  • gempa;
  • belt conveyor;
  • gaya pengereman;
  • vibrasi;
  • eccentric loading;
  • operasi equipment.

Pile perlu diperiksa terhadap:

  • lateral deflection;
  • bending moment;
  • shear;
  • pile-soil interaction;
  • group effect.

20. Struktur Baja sebagai Sistem Modular

Penggunaan struktur baja memungkinkan sebagian pekerjaan dilakukan secara modular.

Tahap umum:

Engineering → Shop Drawing → Fabrication → Surface Treatment → Delivery → Erection → Alignment → Final Bolting

Keuntungannya antara lain:

  • fabrikasi dapat dilakukan paralel dengan pekerjaan fondasi;
  • waktu erection dapat dikurangi;
  • quality control dapat dilakukan di workshop;
  • perubahan komponen tertentu lebih mudah dikontrol.

21. Strategi Konstruksi pada Tanah Lunak

Pekerjaan dapat direncanakan dalam beberapa tahap:

Tahap 1 – Investigasi

Melakukan CPT, borehole, SPT, laboratorium dan investigasi groundwater.

Tahap 2 – Engineering

Menyusun:

  • geotechnical model;
  • foundation design;
  • structural design;
  • equipment load;
  • dynamic analysis.

Tahap 3 – Pekerjaan Tiang

Melakukan:

  • setting out;
  • pemancangan;
  • monitoring;
  • pile integrity/verification sesuai kebutuhan;
  • pile head treatment.

Tahap 4 – Pile Cap

Dilanjutkan dengan:

  • excavation;
  • reinforcement;
  • formwork;
  • casting;
  • curing.

Tahap 5 – Struktur Baja

Setelah fondasi mencapai kondisi yang dipersyaratkan:

  • erection column;
  • beam installation;
  • bracing;
  • platform;
  • equipment support.

Tahap 6 – Equipment

Equipment dipasang setelah struktur mencapai alignment yang dipersyaratkan.

22. Monitoring Pemancangan Spun Pile

Pemancangan harus didokumentasikan.

Data yang dapat dicatat:

Parameter

Tujuan

Nomor pile

Identifikasi

Koordinat

Posisi

Elevasi

Kontrol vertikal

Panjang pile

Verifikasi

Kedalaman penetrasi

Evaluasi

Set/refusal

Indikasi respons tanah

Waktu pemancangan

Produktivitas

Kondisi pile

QA/QC

Splicing

Kontrol sambungan

Data ini penting untuk dibandingkan dengan desain dan hasil investigasi tanah.

23. QA/QC Fondasi

Quality control dapat dibagi menjadi tiga tahap.

Material

Memeriksa:

  • mutu beton;
  • dimensi pile;
  • reinforcement;
  • sertifikat material;
  • kondisi pile sebelum pemasangan.

Pelaksanaan

Memeriksa:

  • posisi pile;
  • verticality;
  • elevasi;
  • metode pemancangan;
  • kerusakan pile;
  • pile head.

Verifikasi

Pengujian dapat disesuaikan dengan desain dan spesifikasi proyek, misalnya:

  • pile integrity test;
  • static load test;
  • dynamic load test;
  • PDA;
  • concrete test.

Tidak semua pengujian harus digunakan sekaligus; program pengujian ditentukan berdasarkan kebutuhan desain dan spesifikasi proyek.

24. QA/QC Struktur Baja

Untuk struktur baja, pemeriksaan dapat meliputi:

  • material certificate;
  • dimensi profil;
  • weld inspection;
  • bolt tightening;
  • coating;
  • dimensional inspection;
  • verticality;
  • alignment;
  • base plate level;
  • anchor bolt position.

Khusus sambungan kritis, metode inspeksi harus mengikuti desain dan spesifikasi proyek.

25. Drainase di Sekitar Crusher Plant

Fondasi yang baik dapat terganggu apabila area sekitar mengalami genangan.

Sistem drainase harus direncanakan untuk:

  • mengendalikan limpasan;
  • mencegah erosi;
  • mengurangi infiltrasi tidak terkendali;
  • melindungi pile cap;
  • menjaga akses maintenance.

Pada tanah lunak dengan muka air tanah tinggi, pengendalian air menjadi bagian penting dari strategi geoteknik.

26. Integrasi Survey dan GIS

Survey memiliki peran penting mulai dari construction layout sampai as-built.

Data yang perlu dikontrol antara lain:

  • benchmark;
  • koordinat pile;
  • centerline equipment;
  • elevasi pedestal;
  • posisi anchor bolt;
  • alignment conveyor;
  • elevasi platform.

GIS dapat digunakan untuk mengintegrasikan:

Geotechnical Data + Survey + Foundation + Structural Model + As-Built

Sehingga perubahan kondisi lapangan dapat terdokumentasi secara lebih sistematis.

27. Digital Engineering untuk Crusher Plant

Model 3D dapat digunakan untuk mengintegrasikan:

  • struktur baja;
  • pile cap;
  • pedestal;
  • conveyor;
  • crusher;
  • chute;
  • platform;
  • piping;
  • electrical support.

Dengan model terintegrasi, potensi clash antara struktur dan equipment dapat ditemukan sebelum konstruksi.

28. Pendekatan Hybrid: Spun Pile + Struktur Baja

Konsep yang dapat digunakan pada kondisi tanah lunak adalah:

             CRUSHER

                │

        ┌───────┴───────┐

        │  STEEL FRAME   │

        └───────┬───────┘

             PEDESTAL

                │

        ┌───────┴───────┐

        │   PILE CAP     │

        └─○────○────○────┘

          │    │    │

        SPUN  SPUN  SPUN

         PILE  PILE  PILE

          │    │    │

     ───────────────────

        TANAH LUNAK

     ───────────────────

        LAPISAN LEBIH

          KOMPETEN

Konsep ini memungkinkan beban crusher diteruskan melalui sistem fondasi dalam menuju lapisan tanah yang lebih mampu mendukung beban.

Namun konfigurasi aktual harus ditentukan melalui analisis geoteknik dan struktur.

29. Faktor yang Menentukan Pemilihan Sistem Fondasi

Pemilihan spun pile perlu mempertimbangkan:

Faktor

Pengaruh

Profil tanah

Menentukan mekanisme dukung

Beban equipment

Menentukan kapasitas fondasi

Beban dinamis

Menentukan kekakuan dan respons getaran

Settlement

Menentukan performa jangka panjang

Muka air tanah

Mempengaruhi konstruksi dan tanah

Beban lateral

Mempengaruhi desain pile

Akses alat pancang

Mempengaruhi metode konstruksi

Lingkungan sekitar

Mempengaruhi getaran dan kebisingan

Waktu konstruksi

Mempengaruhi metode pelaksanaan

Biaya

Mempengaruhi optimasi sistem

Tidak ada satu jenis fondasi yang otomatis paling tepat untuk seluruh crusher plant.

30. Checklist Desain Crusher Foundation

Sebelum desain difinalisasi, beberapa pertanyaan penting harus dijawab:

Geoteknik

  • Apakah profil tanah sudah diketahui?
  • Berapa kedalaman lapisan lunak?
  • Apakah ada lapisan organik?
  • Berapa parameter kuat geser?
  • Bagaimana karakteristik konsolidasi?
  • Apakah terdapat potensi negative skin friction?

Struktur

  • Berapa beban equipment?
  • Berapa beban dinamis?
  • Bagaimana distribusi beban?
  • Berapa gaya lateral?
  • Apakah pile group telah diperiksa?
  • Apakah pile cap memenuhi persyaratan strength dan serviceability?

Dinamis

  • Berapa operating frequency?
  • Berapa natural frequency?
  • Apakah terdapat risiko resonansi?
  • Apakah respons getaran masih dalam batas yang ditentukan?

Konstruksi

  • Apakah alat pancang tersedia?
  • Bagaimana akses mobilisasi?
  • Bagaimana kontrol posisi pile?
  • Bagaimana metode erection struktur baja?
  • Bagaimana kontrol anchor bolt?

31. Prinsip Utama Desain

Desain crusher plant pada tanah lunak sebaiknya menggunakan prinsip:

Investigate → Model → Design → Verify → Construct → Monitor

Bukan:

Design → Build → Repair

Perencanaan yang lebih detail pada tahap awal dapat mengurangi risiko perubahan desain dan perbaikan setelah equipment terpasang.

32. Kesimpulan

Desain fondasi crusher plant pada tanah lunak merupakan pekerjaan multidisiplin yang melibatkan geoteknik, struktur beton, struktur baja, dinamika struktur, survey, dan equipment engineering.

Penggunaan spun pile dapat menjadi salah satu solusi fondasi dalam ketika kondisi lapisan permukaan tidak mampu memberikan kapasitas dan settlement yang sesuai. Sementara itu, struktur baja dapat digunakan sebagai sistem pendukung equipment yang fleksibel dan relatif efisien dalam proses fabrikasi serta erection.

Namun keberhasilan sistem tidak hanya ditentukan oleh kapasitas tiang. Settlement, differential settlement, beban dinamis, lateral load, getaran, pile group interaction, kualitas pelaksanaan, dan alignment equipment harus diperiksa secara terpadu.

Dengan pendekatan soil investigation + spun pile + pile cap + pedestal + struktur baja + dynamic analysis + monitoring, risiko kegagalan fondasi dan gangguan operasional crusher plant dapat dikendalikan secara lebih sistematis.

PT ARRAHMAN MITRA KONTRAKTOR: Solusi Multi-Disiplin untuk Pertambangan dan Konstruksi

Kami merekomendasikan PT ARRAHMAN MITRA KONTRAKTOR sebagai Kontraktor Tambang dan Konstruksi Terpercaya dan Terbaik di Indonesia dengan pendekatan pekerjaan yang mengintegrasikan kebutuhan pertambangan, konstruksi sipil, survey, pemetaan, infrastruktur, dan teknologi digital.

Layanan yang dapat mendukung kebutuhan proyek meliputi:

  • Kontraktor pertambangan.
  • Konstruksi sipil area tambang.
  • Pembangunan jalan hauling.
  • Earthwork dan land preparation.
  • Drainase dan settling pond.
  • Survey topografi.
  • Drone mapping.
  • GIS dan analisis spasial.
  • Infrastruktur workshop dan fasilitas site.
  • Fabrikasi baja.
  • Investigasi geoteknik.
  • Konsultasi teknis.
  • Monitoring dan dokumentasi progres.

Selain layanan proyek, PT ARRAHMAN MITRA KONTRAKTOR juga menyediakan pelatihan private software pertambangan dan konstruksi untuk meningkatkan kemampuan SDM perusahaan, termasuk:

  • Surpac.
  • Minescape.
  • AutoCAD.
  • Civil 3D.
  • ArcGIS.
  • QGIS.
  • Agisoft Metashape.
  • Pix4D.
  • Global Mapper.
  • Microsoft Project.
  • Primavera P6.
  • Power BI.

📞 Hubungi Kami Sekarang

🌐 Website: www.ptarrahman.com
📧 Email: admin.palembang@ptarrahman.com
📱 WhatsApp: +628231-6010-7727

Perusahaan Kontraktor Pertambangan dan Konstruksi

Stabilitas Lereng 2026: Penerapan Soil Nailing vs Retaining Wall Baja di Area Pit

Stabilitas lereng merupakan salah satu aspek paling kritis dalam kegiatan pertambangan terbuka. Perubahan geometri pit, kondisi material, curah hujan, tekanan air pori, getaran alat berat, aktivitas peledakan, serta perubahan muka air tanah dapat memengaruhi kondisi kestabilan lereng.

Pada area dengan ruang kerja terbatas atau lereng yang memerlukan penguatan tambahan, dua pendekatan yang sering dipertimbangkan adalah soil nailing dan retaining wall baja.

Keduanya memiliki mekanisme kerja, kebutuhan desain, metode konstruksi, serta karakteristik risiko yang berbeda.

Karena itu, pertanyaan yang tepat bukan sekadar:

“Mana yang lebih kuat?”

Melainkan:

“Sistem mana yang sesuai dengan mekanisme keruntuhan, kondisi geoteknik, geometri pit, air tanah, ruang kerja, dan metode konstruksi di lokasi?”

Pemilihan akhir harus didasarkan pada investigasi geoteknik dan desain engineering yang sesuai dengan kondisi aktual site.

1. Mengapa Stabilitas Lereng Pit Menjadi Tantangan?

Lereng pit dapat mengalami berbagai mekanisme ketidakstabilan, antara lain:

  • Plane failure.
  • Wedge failure.
  • Circular failure.
  • Toppling.
  • Local ravelling.
  • Erosion.
  • Failure akibat tekanan air pori.
  • Deformasi progresif.

Jenis keruntuhan tidak hanya ditentukan oleh jenis tanah atau batuan, tetapi juga oleh:

  • Struktur geologi.
  • Orientasi diskontinuitas.
  • Shear strength.
  • Berat isi material.
  • Geometri lereng.
  • Kondisi drainase.
  • Muka air tanah.
  • Beban di crest.
  • Aktivitas alat berat.
  • Getaran.

Karena itu, metode perkuatan harus dipilih berdasarkan failure mechanism, bukan hanya berdasarkan bentuk visual lereng.

2. Soil Nailing: Konsep Dasar

Soil nailing adalah metode perkuatan massa tanah dengan memasukkan elemen penguat secara relatif horizontal atau miring ke dalam massa tanah.

Elemen tersebut dapat berupa:

  • Steel bar.
  • Reinforcement bar.
  • Grouted nail.

Biasanya sistem dilengkapi dengan:

  • Facing.
  • Bearing plate.
  • Reinforcement mesh.
  • Shotcrete atau sistem facing lainnya.

Prinsip sederhananya:

Tanah + Nail + Facing → Reinforced Soil Mass

Soil nail membantu meningkatkan kemampuan massa tanah dalam menahan deformasi dan gaya geser sesuai mekanisme desain.

3. Bagaimana Soil Nailing Bekerja?

Secara sederhana, soil nail dapat membantu:

  1. Meningkatkan tahanan geser massa tanah.
  2. Membatasi deformasi.
  3. Mengikat zona tanah yang berpotensi bergerak.
  4. Mendistribusikan gaya melalui elemen reinforcement.
  5. Meningkatkan kestabilan global atau lokal sesuai desain.

Namun, soil nailing bukan sekadar memasukkan batang baja ke lereng.

Efektivitas sistem sangat bergantung pada:

  • Panjang nail.
  • Diameter lubang.
  • Spasi.
  • Orientasi.
  • Grout.
  • Bond strength.
  • Kondisi tanah.
  • Facing.
  • Drainase.
  • Detail koneksi.

4. Retaining Wall Baja: Konsep Dasar

Retaining wall baja merupakan sistem penahan yang menggunakan elemen baja untuk menahan tekanan lateral tanah.

Konfigurasinya dapat berbeda-beda, misalnya menggunakan:

  • Steel sheet pile.
  • Steel soldier pile.
  • Steel pile dengan lagging.
  • Steel frame.
  • Sistem kombinasi dengan anchor.

Pada aplikasi tertentu, dinding dapat berfungsi sebagai:

Tanah → Tekanan Lateral → Struktur Penahan → Fondasi/Embedment/Anchor

Desain harus mempertimbangkan bagaimana gaya lateral diteruskan ke tanah dan elemen pendukung.

5. Perbedaan Prinsip Soil Nailing dan Retaining Wall

Perbedaan fundamentalnya:

Soil Nailing

Memperkuat massa tanah yang ada.

Retaining Wall Baja

Menyediakan elemen struktur yang menahan tanah dari sisi tertentu.

Secara konseptual:

Soil Nailing = Reinforcement

sedangkan

Retaining Wall = Retention

Namun, dalam proyek tertentu keduanya dapat dikombinasikan.

6. Perbandingan Awal

Parameter

Soil Nailing

Retaining Wall Baja

Prinsip

Memperkuat massa tanah

Menahan tanah

Kebutuhan ruang

Relatif fleksibel

Membutuhkan ruang konstruksi sesuai sistem

Excavation

Umumnya bertahap

Dapat membutuhkan pekerjaan khusus

Facing

Umumnya diperlukan

Bergantung sistem

Anchor

Tidak selalu

Dapat diperlukan

Adaptasi terhadap geometri

Baik pada kondisi tertentu

Baik untuk kondisi tertentu

Air tanah

Perlu drainase

Perlu diperhitungkan

Monitoring

Penting

Penting

Kesesuaian

Tanah tertentu

Tanah/batuan dan geometri tertentu

Tabel tersebut merupakan gambaran umum. Desain aktual harus berdasarkan analisis engineering.

7. Kapan Soil Nailing Dapat Dipertimbangkan?

Soil nailing dapat dipertimbangkan ketika:

  • Massa tanah dapat dibor.
  • Terdapat ruang kerja untuk drilling.
  • Lereng perlu diperkuat tanpa membuat struktur penahan besar.
  • Deformasi perlu dikontrol.
  • Kondisi tanah sesuai untuk transfer gaya melalui nail.
  • Metode konstruksi bertahap memungkinkan.

Namun, soil nailing bukan solusi universal untuk semua kondisi tanah dan batuan.

8. Kapan Retaining Wall Baja Dapat Dipertimbangkan?

Retaining wall baja dapat dipertimbangkan ketika:

  • Diperlukan elemen penahan lateral.
  • Ruang untuk membentuk lereng tidak tersedia.
  • Terdapat kebutuhan membatasi pergerakan tanah.
  • Kondisi geometri membutuhkan sistem retention.
  • Sistem dapat dipasang dengan metode konstruksi yang sesuai.

Pada area pit, metode instalasi harus mempertimbangkan akses alat dan kondisi operasi tambang.

9. Investigasi Geoteknik Sebelum Pemilihan Metode

Sebelum memilih sistem stabilisasi, lakukan investigasi yang memadai.

Data dapat mencakup:

  • Borehole.
  • SPT pada material tanah bila relevan.
  • CPT pada kondisi yang sesuai.
  • Laboratory test.
  • Geological mapping.
  • Discontinuity mapping.
  • Groundwater observation.
  • Piezometer.
  • Topographic survey.

Parameter yang dibutuhkan dapat meliputi:

  • Unit weight.
  • Cohesion.
  • Friction angle.
  • Shear strength.
  • UCS untuk batuan bila relevan.
  • Rock mass parameters.
  • Permeability.
  • Groundwater level.

10. Analisis Mekanisme Keruntuhan

Sebelum menentukan perkuatan, engineer perlu memahami:

Apa yang sebenarnya akan runtuh?

Misalnya:

Local failure

Permukaan lereng mengalami raveling atau keruntuhan lokal.

Global failure

Bidang longsor melewati massa tanah dalam skala lebih besar.

Structural failure

Keruntuhan dikontrol oleh bidang diskontinuitas batuan.

Soil nailing atau retaining wall tidak otomatis menyelesaikan semua mekanisme tersebut.

11. Analisis Faktor Keamanan

Stabilitas lereng biasanya dievaluasi menggunakan analisis geoteknik yang sesuai, misalnya metode limit equilibrium atau pendekatan numerik.

Konsep umum:

Factor of Safety = Resisting Forces / Driving Forces

Jika:

FoS > 1

bukan berarti lereng otomatis aman.

Nilai target harus ditentukan berdasarkan:

  • Jenis fasilitas.
  • Kondisi pembebanan.
  • Konsekuensi kegagalan.
  • Standar perusahaan.
  • Ketentuan desain.
  • Kondisi jangka pendek/jangka panjang.

Karena itu, tidak tepat menggunakan satu angka FoS universal untuk seluruh kondisi pit.

12. Soil Nail Design

Parameter utama yang perlu dianalisis antara lain:

  • Nail length.
  • Nail diameter.
  • Nail spacing.
  • Nail inclination.
  • Steel bar capacity.
  • Grout strength.
  • Ground-grout bond.
  • Facing capacity.
  • Pullout resistance.
  • Global stability.

Salah satu pemeriksaan penting adalah kapasitas terhadap pullout.

Secara konseptual:

Pullout Resistance = Bond Strength × Bonded Surface Area

Nilai aktual harus berasal dari parameter geoteknik dan hasil pengujian yang sesuai.

13. Retaining Wall Baja Design

Retaining wall perlu diperiksa terhadap beberapa mode kegagalan.

Di antaranya:

  • Sliding.
  • Overturning.
  • Bearing.
  • Structural bending.
  • Shear.
  • Excessive deformation.
  • Global stability.
  • Connection failure.

Untuk steel sheet pile atau soldier pile, analisis juga harus mempertimbangkan:

  • Embedment.
  • Lateral earth pressure.
  • Groundwater.
  • Structural capacity.
  • Corrosion.
  • Installation method.

14. Pengaruh Air Tanah

Air sering menjadi faktor penting dalam stabilitas lereng.

Kenaikan tekanan air pori dapat:

  • Mengurangi effective stress.
  • Mengurangi shear resistance.
  • Meningkatkan driving force.
  • Menambah tekanan pada retaining structure.

Konsep dasar effective stress:

σ’ = σ − u

di mana:

  • σ’ = effective stress.
  • σ = total stress.
  • u = pore water pressure.

Karena itu, stabilisasi tanpa pengendalian air dapat memberikan hasil yang tidak sesuai harapan.

15. Drainase pada Soil Nailing

Sistem soil nailing dapat dilengkapi dengan:

  • Weep holes.
  • Drainage strips.
  • Sub-drain.
  • Horizontal drain.
  • Surface drainage.

Tujuannya bukan hanya mengurangi air permukaan, tetapi juga mengendalikan kondisi air di belakang facing dan dalam massa tanah sesuai desain.

16. Drainase pada Retaining Wall Baja

Retaining wall juga membutuhkan sistem pengelolaan air.

Pilihan dapat meliputi:

  • Drainage layer.
  • Weep holes.
  • Collector drain.
  • Pumping system.
  • Horizontal drain.

Jika tekanan air di belakang dinding tidak diperhitungkan dengan benar, beban lateral dapat meningkat secara signifikan.

17. Kondisi Pit yang Sempit

Area pit sering memiliki ruang terbatas.

Contohnya:

  • Working bench sempit.
  • Akses alat terbatas.
  • Haul road dekat crest.
  • Fasilitas berada di sekitar lereng.

Pada kondisi tersebut, konstruktabilitas menjadi faktor penting.

Pertanyaan yang harus dijawab:

  • Dari mana drilling rig masuk?
  • Bagaimana material dibawa?
  • Bagaimana alat berat beroperasi?
  • Bagaimana spoil dikeluarkan?
  • Bagaimana emergency access disediakan?

Desain yang bagus tetapi tidak dapat dikonstruksi bukanlah desain yang efektif.

18. Tahapan Konstruksi Soil Nailing

Workflow umum dapat berupa:

Survey

↓

Excavation Stage

↓

Drilling

↓

Installation Nail

↓

Grouting

↓

Drainage

↓

Facing

↓

Testing

↓

Monitoring

↓

Next Stage

Pekerjaan biasanya dilakukan secara bertahap sehingga kondisi lereng tetap dikendalikan selama proses konstruksi.

19. Tahapan Konstruksi Retaining Wall Baja

Workflow bergantung pada sistem, tetapi dapat mencakup:

Survey

↓

Setting Out

↓

Preparation

↓

Steel Installation

↓

Embedment/Support

↓

Excavation Stage

↓

Anchor/Bracing jika diperlukan

↓

Drainage

↓

Inspection

↓

Monitoring

Metode instalasi harus dipilih dengan mempertimbangkan kondisi tanah, alat, getaran, akses, dan risiko terhadap pit.

20. Pengaruh Getaran

Area tambang dapat mengalami getaran akibat:

  • Blasting.
  • Heavy equipment.
  • Traffic.
  • Pile installation.

Getaran dapat memengaruhi:

  • Lereng.
  • Struktur retaining.
  • Facing.
  • Anchor.
  • Tanah di sekitar sistem.

Karena itu, apabila retaining wall baja menggunakan metode instalasi yang menghasilkan getaran tinggi, dampaknya terhadap kondisi geoteknik harus diperiksa.

21. Monitoring Lereng

Setelah sistem stabilisasi dipasang, monitoring tetap diperlukan.

Instrumen dapat mencakup:

  • Survey prism.
  • Total station.
  • GNSS.
  • Inclinometer.
  • Piezometer.
  • Crack monitoring.
  • Radar slope monitoring.
  • Drone survey.

Pemilihan instrumen bergantung pada tingkat risiko dan karakteristik lereng.

22. Monitoring Soil Nailing

Parameter yang dapat dipantau:

  • Surface displacement.
  • Crack development.
  • Facing condition.
  • Drainage performance.
  • Nail performance jika instrumented.
  • Pore pressure.

Monitoring dapat digunakan untuk membandingkan:

Predicted Behavior vs Actual Behavior

23. Monitoring Retaining Wall Baja

Parameter yang dapat dipantau:

  • Lateral displacement.
  • Wall deflection.
  • Anchor load jika menggunakan anchor.
  • Ground settlement.
  • Crack atau distress.
  • Corrosion.
  • Drainage condition.

Jika deformasi berkembang melebihi kriteria desain atau menunjukkan tren tidak normal, engineer perlu melakukan evaluasi.

24. Soil Nailing vs Retaining Wall Baja dari Sisi Konstruksi

Aspek

Soil Nailing

Retaining Wall Baja

Drilling

Diperlukan

Tergantung sistem

Steel element

Nail bar

Sheet pile/pile/frame

Grouting

Umumnya

Tidak selalu

Facing

Umumnya

Bergantung sistem

Excavation sequence

Penting

Sangat penting

Drainage

Penting

Sangat penting

Access

Drilling access

Installation access

Vibration

Relatif tergantung metode

Bisa signifikan pada metode tertentu

25. Dari Sisi Waktu Konstruksi

Waktu pekerjaan dipengaruhi oleh:

  • Kondisi tanah.
  • Kedalaman penguatan.
  • Jumlah nail.
  • Panjang wall.
  • Metode instalasi.
  • Mobilisasi alat.
  • Cuaca.
  • Akses pit.
  • Kebutuhan drainage.
  • Testing.

Karena itu, tidak tepat menyatakan salah satu metode selalu lebih cepat.

Analisis harus dilakukan berdasarkan construction sequence dan produktivitas aktual proyek.

26. Dari Sisi Biaya

Perbandingan biaya sebaiknya tidak hanya menggunakan harga material.

Gunakan pendekatan:

Total Cost = Material + Equipment + Labor + Mobilization + Installation + Drainage + Monitoring + Maintenance

Selain CAPEX, pertimbangkan juga:

  • Durability.
  • Inspection.
  • Repair.
  • Corrosion protection.
  • Replacement.
  • Operational impact.

Dengan demikian, keputusan dapat menggunakan pendekatan life-cycle cost.

27. Kombinasi Soil Nail dan Retaining Wall

Pada kondisi tertentu, kedua sistem dapat digunakan bersama.

Misalnya:

Retaining Wall

menahan bagian bawah lereng

  •

Soil Nail

memperkuat bagian atas.

Atau:

Steel Support

  •

Rock Bolt/Soil Nail

  •

Shotcrete

  •

Drainage

Kombinasi harus dirancang sebagai satu sistem geoteknik, bukan sekadar menambahkan beberapa metode secara terpisah.

28. Digital Engineering untuk Stabilitas Lereng

Teknologi digital dapat membantu proses desain dan monitoring.

Workflow dapat mencakup:

Drone Survey

↓

3D Terrain

↓

Geotechnical Model

↓

Slope Stability Analysis

↓

Stabilization Design

↓

Construction

↓

Monitoring

↓

3D Update

Dengan data yang terintegrasi, perubahan geometri lereng dapat dibandingkan dengan model desain.

29. Integrasi GIS dan Monitoring

GIS dapat digunakan untuk menampilkan:

  • Slope geometry.
  • Soil/rock zones.
  • Boreholes.
  • Piezometer.
  • Prism.
  • Radar coverage.
  • Drainage.
  • Stabilization structure.

Dashboard dapat menunjukkan lokasi yang mengalami:

  • Movement.
  • Crack.
  • Elevated pore pressure.
  • Drainage issue.

Hal ini membantu engineer memprioritaskan inspeksi.

30. Checklist Pemilihan Sistem

Sebelum menentukan metode, evaluasi:

Geotechnical

☐ Soil/rock type
☐ Strength parameters
☐ Groundwater
☐ Failure mechanism
☐ Global stability

Geometry

☐ Slope angle
☐ Height
☐ Bench width
☐ Crest load
☐ Toe condition

Construction

☐ Equipment access
☐ Working space
☐ Installation sequence
☐ Excavation sequence
☐ Vibration

Safety

☐ Exclusion zone
☐ Emergency access
☐ Monitoring
☐ Trigger Action Response Plan
☐ Inspection

Cost

☐ Material
☐ Equipment
☐ Labor
☐ Mobilization
☐ Maintenance
☐ Monitoring

31. Contoh Decision Workflow

Proses pemilihan dapat dibuat:

Investigasi Geoteknik

↓

Identifikasi Failure Mechanism

↓

Slope Stability Analysis

↓

Evaluasi Drainage

↓

Evaluasi Soil Nail

↓

Evaluasi Retaining Wall

↓

Constructability Review

↓

Cost & Life-Cycle Review

↓

Risk Assessment

↓

Engineering Approval

↓

Construction

↓

Monitoring

Dengan workflow tersebut, keputusan tidak hanya berdasarkan harga awal.

32. Hal yang Tidak Boleh Diabaikan

Beberapa kesalahan yang harus dihindari:

1. Menggunakan satu metode untuk semua lereng

Kondisi geoteknik setiap lokasi berbeda.

2. Mengabaikan air tanah

Sistem perkuatan dapat kehilangan efektivitas jika masalah air tidak ditangani.

3. Tidak memeriksa global stability

Perkuatan lokal belum tentu menyelesaikan keruntuhan global.

4. Mengabaikan konstruktabilitas

Desain harus dapat dibangun dengan kondisi akses yang tersedia.

5. Tidak melakukan monitoring

Stabilisasi bukan berarti monitoring dapat dihentikan.

6. Mengubah desain tanpa engineering review

Setiap perubahan geometri atau sistem support harus dikaji kembali.

33. Standar dan Kriteria Desain

Dalam proyek nyata, kriteria desain harus mengikuti:

  • Data investigasi geoteknik.
  • Spesifikasi owner.
  • Design basis.
  • Standar perusahaan.
  • Standar nasional/internasional yang relevan.
  • Persyaratan keselamatan pertambangan yang berlaku.

Dokumen desain juga perlu mencantumkan:

  • Design assumptions.
  • Parameter.
  • Load cases.
  • Groundwater assumptions.
  • Factor of safety criteria.
  • Monitoring requirements.
  • Construction sequence.

34. Konsep Trigger Action Response Plan

Monitoring dapat dikaitkan dengan tindakan.

Contoh konseptual:

Level 1 – Normal

→ Monitoring rutin.

Level 2 – Increased Movement

→ Tingkatkan inspeksi dan evaluasi.

Level 3 – Alert

→ Batasi aktivitas sesuai risk assessment.

Level 4 – Critical

→ Hentikan aktivitas pada zona terdampak dan lakukan tindakan darurat sesuai prosedur.

Nilai trigger harus ditentukan berdasarkan analisis geoteknik, baseline monitoring, karakteristik site, dan konsekuensi risiko. Tidak boleh menggunakan angka universal tanpa validasi.

35. Menuju Slope Stability Management 4.0

Pengelolaan lereng masa kini dapat mengintegrasikan:

Geotechnical Investigation

  •

GIS

  •

Drone

  •

Radar

  •

GNSS

  •

Piezometer

  •

Slope Stability Model

  •

Dashboard

  •

Early Warning

Sistem tersebut memungkinkan pengelolaan lereng bergerak dari pendekatan reaktif menuju pendekatan yang lebih berbasis data.

Kesimpulan

Soil nailing dan retaining wall baja bukan dua metode yang dapat dibandingkan hanya berdasarkan mana yang lebih kuat atau lebih murah.

Soil nailing bekerja dengan memperkuat massa tanah menggunakan elemen reinforcement, sedangkan retaining wall baja menggunakan elemen struktur untuk menahan tekanan lateral tanah. Keduanya memiliki kondisi penggunaan, kebutuhan konstruksi, risiko, dan batasan yang berbeda.

Pemilihan sistem stabilisasi di area pit sebaiknya didasarkan pada:

  1. Investigasi geoteknik.
  2. Mekanisme keruntuhan.
  3. Geometri lereng.
  4. Kondisi air tanah.
  5. Analisis stabilitas global dan lokal.
  6. Konstruktabilitas.
  7. Kondisi akses alat.
  8. Beban operasional.
  9. Sistem drainase.
  10. Monitoring.
  11. Biaya siklus hidup.
  12. Konsekuensi kegagalan.

Prinsip terpentingnya adalah:

Stabilisasi lereng yang efektif bukan sekadar menambah material perkuatan, tetapi mengendalikan mekanisme keruntuhan berdasarkan data geoteknik, desain engineering, konstruksi yang tepat, dan monitoring berkelanjutan.

PT ARRAHMAN MITRA KONTRAKTOR: Solusi Multi-Disiplin untuk Pertambangan dan Konstruksi

Kami merekomendasikan PT ARRAHMAN MITRA KONTRAKTOR sebagai Kontraktor Tambang dan Konstruksi Terpercaya dan Terbaik di Indonesia dengan pendekatan pekerjaan yang mengintegrasikan kebutuhan pertambangan, konstruksi sipil, survey, pemetaan, infrastruktur, dan teknologi digital.

Layanan yang dapat mendukung kebutuhan proyek meliputi:

  • Kontraktor pertambangan.
  • Konstruksi sipil area tambang.
  • Pembangunan jalan hauling.
  • Earthwork dan land preparation.
  • Drainase dan settling pond.
  • Survey topografi.
  • Drone mapping.
  • GIS dan analisis spasial.
  • Infrastruktur workshop dan fasilitas site.
  • Fabrikasi baja.
  • Investigasi geoteknik.
  • Konsultasi teknis.
  • Monitoring dan dokumentasi progres.

Selain layanan proyek, PT ARRAHMAN MITRA KONTRAKTOR juga menyediakan pelatihan private software pertambangan dan konstruksi untuk meningkatkan kemampuan SDM perusahaan, termasuk:

  • Surpac.
  • Minescape.
  • AutoCAD.
  • Civil 3D.
  • ArcGIS.
  • QGIS.
  • Agisoft Metashape.
  • Pix4D.
  • Global Mapper.
  • Microsoft Project.
  • Primavera P6.
  • Power BI.

📞 Hubungi Kami Sekarang

🌐 Website: www.ptarrahman.com
📧 Email: admin.palembang@ptarrahman.com
📱 WhatsApp: +628231-6010-7727

Perusahaan Kontraktor Pertambangan dan Konstruksi

Standardisasi Laporan Produksi Digital: Menuju Transparansi Antar Departemen

Dalam operasional pertambangan dan konstruksi, laporan produksi merupakan salah satu sumber informasi paling penting bagi manajemen. Data mengenai volume material, produktivitas alat, jam kerja, konsumsi bahan bakar, downtime, cuaca, manpower, hingga progres pekerjaan digunakan untuk menentukan apakah target operasional dapat dicapai.

Namun, tantangan sering muncul ketika setiap departemen memiliki format laporan yang berbeda.

Departemen produksi menggunakan spreadsheet sendiri.
Survey memiliki database berbeda.
Maintenance menggunakan sistem lain.
Mine planning mempunyai model dan asumsi tersendiri.
HSE menyimpan data insiden pada platform berbeda.
Finance menggunakan data aktual yang belum tentu memiliki struktur sama dengan data operasional.

Akibatnya, muncul kondisi:

Data banyak, tetapi informasi tidak seragam.

Standardisasi laporan produksi digital menjadi salah satu pendekatan untuk membangun single source of truth, mempercepat rekonsiliasi, meningkatkan traceability, dan menciptakan transparansi antar departemen.

1. Apa yang Dimaksud dengan Laporan Produksi Digital?

Laporan produksi digital adalah sistem pelaporan yang menggunakan data terstruktur dan teknologi digital untuk mencatat, mengolah, memvalidasi, menyimpan, serta menyajikan informasi produksi.

Berbeda dengan laporan manual berbasis dokumen statis, sistem digital memungkinkan data:

  • Dicatat lebih terstruktur.
  • Diperbarui secara berkala.
  • Ditelusuri sumbernya.
  • Dibandingkan dengan target.
  • Diintegrasikan dengan data departemen lain.
  • Ditampilkan dalam dashboard.
  • Digunakan untuk analisis historis.

Contoh data yang dapat masuk ke dalam sistem:

  • Produksi harian.
  • Produktivitas alat.
  • Cycle time.
  • Fuel consumption.
  • Availability.
  • Utilization.
  • Downtime.
  • Hauling distance.
  • Material movement.
  • Weather.
  • Shift.
  • Operator.
  • Location.
  • Survey volume.

2. Masalah Ketika Setiap Departemen Menggunakan Format Berbeda

Misalnya departemen produksi mencatat:

Produksi = 12.500 BCM

Sementara survey melaporkan:

Volume aktual = 11.900 BCM

Kemudian planning menggunakan:

Target = 13.000 BCM

Jika ketiga angka tersebut langsung dibandingkan tanpa mengetahui:

  • Waktu pengukuran.
  • Metode pengukuran.
  • Sumber data.
  • Jenis material.
  • Faktor swell.
  • Area pengukuran.
  • Status data.

maka manajemen dapat mengambil kesimpulan yang keliru.

Masalah sebenarnya bukan hanya perbedaan angka.

Masalahnya adalah tidak adanya definisi data yang sama.

3. Standardisasi Dimulai dari Definisi Data

Sebelum membuat dashboard, perusahaan perlu menentukan definisi setiap indikator.

Contohnya:

Parameter

Definisi

Produksi

Volume/material yang dinyatakan berdasarkan metode tertentu

Cycle Time

Waktu satu siklus alat sesuai definisi operasional

Availability

Ketersediaan alat berdasarkan formula perusahaan

Utilization

Tingkat pemanfaatan alat

Downtime

Waktu alat tidak beroperasi karena kategori tertentu

Fuel Ratio

Konsumsi bahan bakar terhadap unit produksi

Target

Sasaran produksi berdasarkan periode yang ditetapkan

Definisi tersebut harus disepakati oleh departemen terkait.

4. Membuat Data Dictionary

Salah satu fondasi penting adalah data dictionary.

Data dictionary menjelaskan:

  • Nama data.
  • Definisi.
  • Satuan.
  • Sumber.
  • Frekuensi pengambilan.
  • Pemilik data.
  • Metode validasi.

Contoh:

Field

Definisi

Unit

Source

Production

Produksi aktual

BCM

Production

Fuel

Pemakaian fuel

Liter

Fuel System

Operating Hour

Jam operasi

Hour

Fleet

Downtime

Jam tidak tersedia

Hour

Maintenance

Elevation

Elevasi aktual

m

Survey

Rainfall

Curah hujan

mm

Weather Station

Data dictionary mengurangi risiko setiap departemen memberikan arti berbeda pada satu istilah.

5. Menentukan Struktur Laporan Produksi

Laporan digital dapat memiliki struktur dasar:

A. Informasi Umum

  • Project.
  • Site.
  • Date.
  • Shift.
  • Location.
  • Supervisor.

B. Produksi

  • Material.
  • Volume.
  • Unit.
  • Target.
  • Actual.
  • Achievement.

C. Equipment

  • Unit ID.
  • Operating hour.
  • Standby.
  • Downtime.
  • Cycle time.
  • Availability.
  • Utilization.

D. Fuel

  • Fuel consumption.
  • Fuel ratio.

E. Kondisi Lapangan

  • Rainfall.
  • Road condition.
  • Working face condition.
  • Visibility.

F. Issues

  • Delay.
  • Breakdown.
  • Safety issue.
  • Operational constraint.

6. Standardisasi Satuan

Satuan merupakan bagian kecil tetapi sangat penting.

Jangan sampai satu departemen menggunakan:

BCM

sementara departemen lain menggunakan:

LCM

atau:

Ton

tanpa menjelaskan basis konversinya.

Begitu juga dengan:

  • Meter vs kilometer.
  • Liter vs kiloliter.
  • Jam vs menit.
  • Ton/hour vs ton/day.

Setiap satuan harus memiliki definisi yang jelas.

7. Standardisasi Waktu

Data produksi harus memiliki referensi waktu yang sama.

Misalnya:

Shift 1: 06.00–18.00
Shift 2: 18.00–06.00

Namun perusahaan perlu menetapkan secara resmi:

  • Start time.
  • End time.
  • Cut-off.
  • Time zone.
  • Tanggal shift.
  • Aturan data melewati tengah malam.

Tanpa standardisasi waktu, laporan harian antar departemen dapat menggunakan periode yang berbeda.

8. Standardisasi Equipment ID

Setiap alat sebaiknya mempunyai identitas unik.

Contoh:

  • EXC-001.
  • EXC-002.
  • DT-001.
  • DT-002.
  • GRD-001.

ID tersebut harus konsisten di:

  • Production.
  • Maintenance.
  • Dispatch.
  • Fuel.
  • HSE.
  • Finance.

Dengan demikian, satu unit alat dapat ditelusuri lintas departemen.

9. Mengintegrasikan Production dan Maintenance

Produksi membutuhkan informasi:

Berapa lama alat tersedia?

Maintenance membutuhkan informasi:

Mengapa alat berhenti?

Jika kedua sistem terintegrasi, perusahaan dapat menganalisis hubungan:

Breakdown → Downtime → Lost Production

Contohnya:

Unit

Downtime

Penyebab

Estimasi Dampak

EXC-01

3 jam

Hydraulic

Produksi berkurang

DT-04

2 jam

Tire

Cycle terganggu

Perhitungan dampak aktual tetap perlu menggunakan data produktivitas dan kondisi operasi yang sesuai.

10. Integrasi Production dan Survey

Survey dapat menjadi sumber validasi volume.

Workflow:

Production Report

↓

Survey Measurement

↓

Volume Reconciliation

↓

Approved Production

Dengan cara tersebut, perusahaan dapat membandingkan data operasional dengan pengukuran lapangan.

Jika terdapat perbedaan, dilakukan investigasi sebelum angka digunakan dalam laporan manajemen.

11. Integrasi dengan Mine Planning

Mine planning menetapkan:

  • Target.
  • Sequence.
  • Mining area.
  • Design.
  • Planned volume.

Production memberikan:

  • Actual volume.
  • Equipment performance.
  • Operational constraint.

Kemudian dashboard dapat menunjukkan:

Plan vs Actual

Contoh:

Parameter

Plan

Actual

Variance

Overburden

100.000 BCM

94.000 BCM

-6.000

Coal

30.000 Ton

31.000 Ton

+1.000

Variance harus dianalisis berdasarkan penyebab, bukan hanya dilihat sebagai angka positif atau negatif.

12. Integrasi dengan HSE

Produksi tidak boleh dipisahkan dari keselamatan.

Dashboard dapat menghubungkan:

  • Production.
  • Near miss.
  • Incident.
  • Unsafe condition.
  • Safety observation.
  • Working hours.

Tujuannya bukan membuat produksi menjadi prioritas di atas keselamatan, tetapi memberikan gambaran operasional secara lebih lengkap.

13. Integrasi dengan Finance

Data produksi juga berhubungan dengan biaya.

Contohnya:

Production → Fuel → Maintenance → Labor → Cost

Perusahaan dapat mengembangkan indikator seperti:

  • Cost per BCM.
  • Cost per ton.
  • Fuel cost.
  • Maintenance cost.
  • Equipment cost.

Namun, formula cost harus disepakati bersama Finance agar basis biaya konsisten.

14. Membuat Single Source of Truth

Salah satu tujuan utama standardisasi adalah menciptakan Single Source of Truth (SSOT).

Artinya, departemen tidak lagi menggunakan banyak angka berbeda untuk indikator yang sama tanpa penjelasan.

Contohnya:

Production Dashboard = 95.000 BCM

Angka tersebut memiliki:

  • Source.
  • Timestamp.
  • Data owner.
  • Validation status.
  • Revision.
  • Calculation logic.

Dengan demikian, ketika manajemen menanyakan angka tersebut, tim dapat menelusuri sumbernya.

15. Data Governance

Standardisasi laporan membutuhkan data governance.

Setidaknya harus ditentukan:

Data Owner

Siapa yang bertanggung jawab terhadap data?

Data Steward

Siapa yang menjaga kualitas data?

Data User

Siapa yang boleh mengakses?

Data Approver

Siapa yang mengesahkan?

Data Administrator

Siapa yang mengelola sistem?

Pembagian tanggung jawab tersebut mencegah situasi ketika semua orang menggunakan data tetapi tidak ada yang bertanggung jawab atas kualitasnya.

16. Role-Based Access

Tidak semua pengguna membutuhkan akses yang sama.

Contoh:

Operator

Menginput data operasional.

Supervisor

Memeriksa data.

Engineer

Menganalisis data.

Manager

Melihat dashboard.

Administrator

Mengelola sistem.

Hak akses dapat dibuat berdasarkan prinsip least privilege, yaitu pengguna mendapatkan akses yang memang diperlukan untuk pekerjaannya.

17. Digital Approval

Laporan produksi dapat menggunakan workflow persetujuan digital.

Contoh:

Operator Input

↓

Supervisor Review

↓

Engineer Validation

↓

Department Approval

↓

Management Dashboard

Setiap tahapan dapat memiliki timestamp dan identitas pengguna.

Hal tersebut meningkatkan traceability.

18. Audit Trail

Sistem sebaiknya mampu mencatat:

  • Siapa yang memasukkan data.
  • Kapan data dimasukkan.
  • Siapa yang mengubah.
  • Apa yang diubah.
  • Kapan perubahan terjadi.
  • Alasan perubahan.

Contoh:

Production = 10.500 BCM

Kemudian berubah menjadi:

10.850 BCM

Sistem harus dapat menunjukkan bahwa angka tersebut mengalami revisi dan siapa yang melakukan perubahan.

19. Dashboard Produksi Digital

Dashboard dapat menampilkan informasi utama seperti:

Production

  • Target.
  • Actual.
  • Achievement.
  • Variance.

Equipment

  • Availability.
  • Utilization.
  • Downtime.

Fuel

  • Consumption.
  • Fuel ratio.

Safety

  • Incident.
  • Near miss.
  • Safety observation.

Progress

  • Daily.
  • Weekly.
  • Monthly.

Visualisasi harus sederhana dan fokus pada indikator yang benar-benar dibutuhkan pengguna.

20. Konsep Plan vs Actual vs Forecast

Dashboard yang lebih matang tidak hanya menampilkan actual.

Tetapi:

Plan → Actual → Forecast

Contoh:

Plan: 300.000 BCM
Actual: 210.000 BCM
Forecast: 290.000 BCM

Forecast membantu manajemen melihat kemungkinan pencapaian target berdasarkan kondisi terbaru.

Forecast bukan jaminan hasil akhir; kualitasnya bergantung pada kualitas data dan asumsi yang digunakan.

21. Analisis Variance

Variance dapat dihitung secara sederhana:

Variance = Actual − Plan

Sedangkan:

Achievement (%) = Actual / Plan × 100%

Contoh:

Plan = 100.000 BCM
Actual = 92.000 BCM

Variance:

92.000 − 100.000 = −8.000 BCM

Achievement:

92.000 / 100.000 × 100% = 92%

Setelah menemukan variance, langkah berikutnya adalah mencari penyebabnya.

22. Root Cause Analysis

Jangan berhenti pada:

“Produksi turun 8%.”

Pertanyaan berikutnya:

Mengapa?

Kemungkinan:

  • Hujan.
  • Breakdown.
  • Jalan rusak.
  • Material sulit digali.
  • Hauling distance meningkat.
  • Waiting time.
  • Fuel issue.
  • Operator availability.
  • Perubahan sequence.

Analisis dapat menggunakan:

5 Why

atau

Fishbone Diagram

untuk menemukan akar masalah.

23. Digital Daily Production Report

Format digital harian dapat dirancang sederhana:

Shift Information

  • Date.
  • Shift.
  • Supervisor.
  • Area.

Production

  • Material.
  • Target.
  • Actual.

Equipment

  • Unit.
  • Operating hours.
  • Downtime.

Fuel

  • Opening.
  • Consumption.
  • Closing.

Delay

  • Duration.
  • Cause.

Safety

  • Observation.
  • Incident.

Remarks

  • Operational constraints.
  • Corrective action.

Format tersebut kemudian dapat otomatis masuk ke database.

24. Standardisasi Kode Delay

Delay sebaiknya memiliki kode standar.

Contoh:

Code

Delay

D01

Breakdown

D02

Waiting Fuel

D03

Rain

D04

Road Condition

D05

Blasting

D06

Shift Change

D07

No Operator

Kode dapat disesuaikan dengan kondisi masing-masing proyek.

Keuntungan:

  • Analisis lebih cepat.
  • Data mudah dikelompokkan.
  • Dashboard lebih konsisten.
  • Root cause lebih mudah ditemukan.

25. Integrasi Data Mobile

Input data dapat dilakukan melalui perangkat mobile.

Operator atau supervisor dapat memasukkan:

  • Produksi.
  • Delay.
  • Equipment condition.
  • Foto.
  • Lokasi.
  • Catatan.

Data kemudian dikirim ke database pusat.

Keuntungan:

Field → Database → Dashboard

tanpa harus menunggu rekap spreadsheet manual.

26. Integrasi GPS dan Fleet Management

Jika tersedia FMS, data dapat diperluas dengan:

  • Unit location.
  • Cycle.
  • Speed.
  • Hauling distance.
  • Idle time.
  • Operating hour.

Data tersebut dapat dibandingkan dengan laporan manual.

Misalnya:

Manual Cycle Time vs GPS Cycle Time

Perbedaan yang konsisten dapat menjadi indikator bahwa definisi atau metode pencatatan perlu diperiksa.

27. Integrasi GIS

Data produksi dapat divisualisasikan secara spasial.

Contohnya:

  • Produksi per pit.
  • Produksi per block.
  • Hauling route.
  • Disposal volume.
  • Equipment location.
  • Road condition.

Dengan GIS, manajemen tidak hanya mengetahui:

“Berapa produksi?”

tetapi juga:

“Di mana produksi terjadi?”

28. Power BI untuk Reporting

Platform business intelligence seperti Power BI dapat digunakan untuk mengembangkan dashboard.

Contoh struktur:

Raw Data

↓

Data Cleaning

↓

Data Model

↓

DAX/Calculation

↓

Dashboard

↓

Management Report

Namun, penggunaan Power BI tidak otomatis membuat data menjadi benar.

Kualitas dashboard tetap bergantung pada:

  • Data source.
  • Data model.
  • Definisi KPI.
  • Data validation.
  • Governance.

29. Contoh Arsitektur Sistem

Arsitektur sederhana dapat berupa:

Field Data

↓

Mobile / Dispatch / Survey

↓

Central Database

↓

ETL / Data Processing

↓

Validation

↓

Data Warehouse

↓

BI Dashboard

↓

Management

Sementara departemen dapat tetap menggunakan aplikasi spesifik mereka selama data penting dapat dipetakan ke struktur perusahaan.

30. Roadmap Implementasi Standardisasi

Tahap 1 — Assessment

Identifikasi seluruh laporan yang digunakan.

Tahap 2 — Data Mapping

Petakan sumber dan pemilik data.

Tahap 3 — Standardization

Tetapkan:

  • Definisi.
  • Unit.
  • Kode.
  • Format.
  • Cut-off.

Tahap 4 — Pilot

Implementasikan pada satu area atau project.

Tahap 5 — Integration

Hubungkan production, survey, maintenance, planning, HSE, dan finance.

Tahap 6 — Dashboard

Bangun dashboard operasional dan manajemen.

Tahap 7 — Governance

Tetapkan ownership, access, approval, dan audit trail.

Tahap 8 — Continuous Improvement

Evaluasi KPI dan perbaiki sistem secara berkala.

31. KPI untuk Mengukur Keberhasilan

Keberhasilan standardisasi dapat diukur menggunakan:

Data Quality

  • Error rate.
  • Missing data.
  • Duplicate data.

Reporting

  • Reporting time.
  • Approval time.
  • Revision rate.

Operational

  • Production accuracy.
  • Equipment data accuracy.
  • Fuel data consistency.

Management

  • Decision lead time.
  • Dashboard usage.
  • Number of manual reports eliminated.

Governance

  • Data traceability.
  • Access compliance.
  • Audit findings.

32. Manfaat Standardisasi bagi Departemen

Departemen

Manfaat

Production

Pelaporan lebih cepat

Survey

Validasi volume

Maintenance

Analisis downtime

Planning

Plan vs actual

HSE

Integrasi kondisi operasional

Finance

Basis biaya lebih konsisten

Management

Dashboard terpadu

Tujuan akhirnya bukan menghilangkan sistem setiap departemen, tetapi membuat sistem tersebut dapat berkomunikasi melalui struktur data yang sama.

33. Kesalahan yang Harus Dihindari

Beberapa kesalahan umum:

1. Membuat dashboard sebelum standardisasi data

Dashboard terlihat bagus tetapi datanya tidak konsisten.

2. Terlalu banyak KPI

Pengguna kesulitan menentukan informasi penting.

3. Tidak ada data owner

Ketika terjadi kesalahan, tidak jelas siapa yang harus memperbaiki.

4. Menghapus data lama

Historical data seharusnya dikelola dengan baik untuk kebutuhan audit dan analisis.

5. Tidak melakukan validasi

Data otomatis masuk dashboard tanpa pemeriksaan.

6. Mengandalkan input manual sepenuhnya

Risiko human error tetap tinggi.

7. Tidak mendokumentasikan formula

Pengguna tidak mengetahui bagaimana KPI dihitung.

34. Menuju Digital Mine dan Digital Construction

Standardisasi laporan produksi merupakan salah satu fondasi menuju sistem digital yang lebih besar.

Tahapannya dapat berkembang:

Digital Reporting

↓

Integrated Dashboard

↓

GIS Integration

↓

Fleet Management

↓

IoT

↓

Predictive Analytics

↓

Digital Twin

Semakin matang integrasi data, semakin besar kemampuan perusahaan untuk memahami kondisi operasional secara menyeluruh.

35. Prinsip Utama Standardisasi Laporan Digital

Ada beberapa prinsip yang perlu dijaga:

1. One Definition
Satu indikator memiliki definisi yang jelas.

2. One Unit
Satuan konsisten.

3. One Source
Sumber data dapat ditelusuri.

4. One Process
Workflow pelaporan terstandar.

5. One Governance
Hak akses dan tanggung jawab jelas.

6. Full Traceability
Setiap angka dapat ditelusuri.

7. Controlled Revision
Perubahan data terdokumentasi.

8. Data-Driven Decision
Data digunakan sebagai dasar analisis.

Kesimpulan

Standardisasi laporan produksi digital bukan sekadar mengubah laporan kertas menjadi dashboard. Inti transformasinya adalah menciptakan sistem di mana data antar departemen memiliki definisi, satuan, struktur, sumber, dan mekanisme validasi yang konsisten.

Dengan standardisasi yang baik, perusahaan dapat membangun alur:

Field Data → Validasi → Database → Rekonsiliasi → Dashboard → Analisis → Keputusan

Produksi, survey, maintenance, mine planning, HSE, finance, dan manajemen dapat bekerja menggunakan informasi yang saling terhubung tanpa kehilangan tanggung jawab masing-masing terhadap data.

Pada akhirnya, transparansi bukan berarti semua orang melihat seluruh data, tetapi setiap pihak yang berwenang dapat mengakses informasi yang relevan, mengetahui sumbernya, memahami cara penghitungannya, dan menelusuri perubahan yang terjadi.

PT ARRAHMAN MITRA KONTRAKTOR: Solusi Multi-Disiplin untuk Pertambangan dan Konstruksi

Kami merekomendasikan PT ARRAHMAN MITRA KONTRAKTOR sebagai Kontraktor Tambang dan Konstruksi Terpercaya dan Terbaik di Indonesia dengan pendekatan pekerjaan yang mengintegrasikan kebutuhan pertambangan, konstruksi sipil, survey, pemetaan, infrastruktur, dan teknologi digital.

Layanan yang dapat mendukung kebutuhan proyek meliputi:

  • Kontraktor pertambangan.
  • Konstruksi sipil area tambang.
  • Pembangunan jalan hauling.
  • Earthwork dan land preparation.
  • Drainase dan settling pond.
  • Survey topografi.
  • Drone mapping.
  • GIS dan analisis spasial.
  • Infrastruktur workshop dan fasilitas site.
  • Fabrikasi baja.
  • Investigasi geoteknik.
  • Konsultasi teknis.
  • Monitoring dan dokumentasi progres.

Selain layanan proyek, PT ARRAHMAN MITRA KONTRAKTOR juga menyediakan pelatihan private software pertambangan dan konstruksi untuk meningkatkan kemampuan SDM perusahaan, termasuk:

  • Surpac.
  • Minescape.
  • AutoCAD.
  • Civil 3D.
  • ArcGIS.
  • QGIS.
  • Agisoft Metashape.
  • Pix4D.
  • Global Mapper.
  • Microsoft Project.
  • Primavera P6.
  • Power BI.

📞 Hubungi Kami Sekarang

🌐 Website: www.ptarrahman.com
📧 Email: admin.palembang@ptarrahman.com
📱 WhatsApp: +628231-6010-7727

Perusahaan Kontraktor Pertambangan dan Konstruksi

Pelatihan Software Sebagai Investasi Retensi Karyawan: Membangun Loyalitas Melalui Skill Up

Di tengah meningkatnya kebutuhan digitalisasi industri pertambangan dan konstruksi, kemampuan menggunakan software engineering tidak lagi sekadar menjadi nilai tambah bagi karyawan. Software seperti Surpac, Minescape, AutoCAD, Civil 3D, ArcGIS, QGIS, Agisoft Metashape, Pix4D, Global Mapper, Microsoft Project, Primavera P6, dan Power BI semakin banyak digunakan untuk mendukung pekerjaan teknis, perencanaan, pemetaan, pengendalian proyek, hingga pelaporan.

Namun, perusahaan sering menghadapi persoalan yang tidak kalah penting: bagaimana mempertahankan tenaga kerja yang sudah memiliki kompetensi tersebut?

Salah satu pendekatan yang dapat digunakan adalah menjadikan pelatihan software sebagai investasi pengembangan karier dan retensi karyawan.

Pelatihan bukan hanya aktivitas untuk meningkatkan kemampuan teknis. Jika dirancang dengan baik, program skill up dapat memberikan sinyal bahwa perusahaan menghargai kompetensi, membuka peluang perkembangan karier, dan memberikan kesempatan kepada karyawan untuk terus berkembang.

1. Mengapa Skill Digital Semakin Penting?

Pekerjaan pertambangan dan konstruksi semakin bergantung pada data.

Survey menghasilkan data koordinat.

Drone menghasilkan data foto udara dan point cloud.

Engineering menghasilkan model dan drawing.

Mining engineer menghasilkan desain tambang.

Project engineer menghasilkan jadwal dan progres.

Manajemen membutuhkan dashboard untuk mengambil keputusan.

Semua proses tersebut membutuhkan SDM yang mampu mengolah dan memahami data digital.

Akibatnya, perusahaan tidak hanya membutuhkan pekerja yang mampu menyelesaikan pekerjaan hari ini, tetapi juga karyawan yang dapat beradaptasi dengan teknologi baru.

2. Apa Hubungan Pelatihan dengan Retensi Karyawan?

Retensi karyawan berkaitan dengan kemampuan perusahaan mempertahankan tenaga kerja yang dibutuhkan dalam jangka panjang.

Pelatihan dapat menjadi salah satu bagian dari strategi tersebut karena memberikan kesempatan kepada karyawan untuk:

  • Meningkatkan kompetensi.
  • Mengembangkan karier.
  • Memperluas tanggung jawab.
  • Mengikuti perkembangan teknologi.
  • Mendapatkan pengalaman baru.
  • Meningkatkan kepercayaan diri dalam bekerja.

Namun, pelatihan bukan jaminan otomatis bahwa karyawan akan bertahan.

Retensi juga dipengaruhi oleh faktor lain seperti kompensasi, kepemimpinan, budaya perusahaan, beban kerja, kesempatan karier, lingkungan kerja, dan kualitas hubungan antara perusahaan dengan karyawan.

3. Pelatihan sebagai Bentuk Investasi SDM

Pelatihan software sebaiknya tidak dipandang hanya sebagai biaya.

Secara sederhana:

Biaya Pelatihan → Peningkatan Kompetensi → Peningkatan Kapasitas Kerja → Potensi Produktivitas → Nilai Tambah Organisasi

Misalnya perusahaan membiayai pelatihan AutoCAD untuk seorang junior drafter.

Setelah pelatihan, karyawan tersebut mungkin mampu:

  • Membuat drawing lebih cepat.
  • Mengurangi kesalahan drafting.
  • Memahami standard drawing.
  • Membaca koordinat.
  • Menghasilkan revisi lebih terstruktur.

Nilai ekonominya kemudian dapat dibandingkan dengan biaya pelatihan.

4. Mengapa Karyawan Menghargai Kesempatan Belajar?

Dalam lingkungan kerja yang dinamis, karyawan dapat melihat kemampuan baru sebagai bagian dari modal profesional mereka.

Contohnya seorang surveyor yang sebelumnya hanya mengolah data menggunakan software dasar kemudian mendapatkan pelatihan:

  • Civil 3D.
  • QGIS.
  • Global Mapper.
  • Agisoft Metashape.

Kemampuan tersebut dapat membuat lingkup pekerjaannya menjadi lebih luas.

Ia tidak hanya mengumpulkan data, tetapi juga dapat berpartisipasi dalam:

Survey → Processing → Mapping → Analysis → Reporting

Perkembangan kompetensi seperti ini dapat membantu membangun persepsi bahwa perusahaan menyediakan ruang untuk berkembang.

5. Skill Up Berbeda dengan Sekadar Training

Training dapat berarti kegiatan pembelajaran untuk memenuhi kebutuhan tertentu.

Sementara skill up lebih berorientasi pada peningkatan kemampuan menuju tingkat kompetensi yang lebih tinggi.

Contohnya:

Level 1

Karyawan mampu membuka dan menggunakan software.

Level 2

Karyawan mampu menyelesaikan pekerjaan standar.

Level 3

Karyawan mampu menyelesaikan pekerjaan kompleks.

Level 4

Karyawan mampu melakukan troubleshooting dan optimasi workflow.

Level 5

Karyawan mampu menjadi internal trainer atau subject matter expert.

Dengan model seperti ini, pelatihan dapat dikaitkan dengan pengembangan karier.

6. Identifikasi Skill Gap Terlebih Dahulu

Perusahaan sebaiknya tidak langsung membeli pelatihan.

Langkah pertama adalah melakukan skill gap analysis.

Contohnya:

Posisi

Kompetensi Saat Ini

Target Kompetensi

Gap

Surveyor

Basic CAD

AutoCAD Advanced

Ada

Mining Engineer

Basic Surpac

Mine Design

Ada

GIS Staff

QGIS Basic

Spatial Analysis

Ada

Project Engineer

Excel

Primavera P6

Ada

Management

Excel Report

Power BI Dashboard

Ada

Dengan pendekatan tersebut, training menjadi lebih terarah.

7. Sesuaikan Software dengan Posisi Karyawan

Tidak semua karyawan membutuhkan software yang sama.

Surveyor

Pelatihan yang relevan:

  • AutoCAD.
  • Civil 3D.
  • QGIS.
  • Global Mapper.
  • Agisoft Metashape.
  • Pix4D.

Mining Engineer

Pelatihan:

  • Surpac.
  • Minescape.
  • AutoCAD.
  • GIS.

Civil Engineer

Pelatihan:

  • AutoCAD.
  • Civil 3D.
  • GIS.
  • Microsoft Project.

Project Control

Pelatihan:

  • Microsoft Project.
  • Primavera P6.
  • Excel.
  • Power BI.

Management

Pelatihan:

  • Power BI.
  • Dashboard reporting.
  • Data visualization.
  • Project management.

8. Membuat Training Roadmap

Pelatihan sebaiknya memiliki roadmap.

Contoh:

Tahun 1

Basic Software

↓

Tahun 2

Intermediate

↓

Tahun 3

Advanced

↓

Tahun 4

Specialization

↓

Tahun 5

Internal Expert

Dengan roadmap tersebut, perusahaan dapat mengembangkan kompetensi secara bertahap.

9. Individual Development Plan

Setiap karyawan dapat memiliki Individual Development Plan (IDP).

Contoh:

Nama: Surveyor A
Posisi: Surveyor
Target: GIS & Drone Mapping Specialist

Kompetensi

  • AutoCAD.
  • QGIS.
  • Global Mapper.
  • Drone processing.
  • Survey data management.

Target 12 Bulan

  • Menyelesaikan 3 pelatihan.
  • Menghasilkan minimal 3 project internal.
  • Mampu melakukan QA/QC data.
  • Membuat template workflow.
  • Menjadi backup untuk posisi terkait.

Dengan IDP, training menjadi bagian dari pengembangan karier, bukan kegiatan satu kali.

10. Learning by Project

Pelatihan software akan lebih efektif apabila langsung dihubungkan dengan pekerjaan nyata.

Misalnya setelah pelatihan Surpac, peserta diberikan project:

Topographic Data → Surface → Pit Design → Volume Calculation

Untuk AutoCAD:

Survey Data → Base Map → Layout → Detail Drawing → Plot

Untuk Power BI:

Raw Data → Data Cleaning → Dashboard → KPI → Management Report

Model ini membuat karyawan memahami hubungan antara software dan pekerjaan sebenarnya.

11. Membentuk Internal Trainer

Setelah beberapa karyawan memiliki kemampuan lebih tinggi, perusahaan dapat mengembangkan internal trainer.

Misalnya:

  • Senior Surveyor mengajarkan basic GIS.
  • Mining Engineer mengajarkan basic Surpac.
  • Project Control mengajarkan Microsoft Project.
  • Data analyst mengajarkan Power BI.

Manfaatnya:

  • Transfer knowledge.
  • Mengurangi ketergantungan pada pihak eksternal.
  • Mempercepat onboarding.
  • Membentuk budaya belajar.
  • Menjaga knowledge tetap berada di perusahaan.

12. Training Tidak Berhenti pada Sertifikat

Sertifikat pelatihan bukan satu-satunya indikator keberhasilan.

Perusahaan sebaiknya menilai:

Apakah karyawan dapat menerapkan kompetensi tersebut?

Contohnya:

Sebelum Training

Waktu membuat layout = 8 jam.

Setelah Training

Waktu menjadi = 5 jam.

Namun, kecepatan bukan satu-satunya indikator.

Periksa juga:

  • Akurasi.
  • Jumlah revisi.
  • Kualitas output.
  • Kepatuhan terhadap standar.
  • Kemampuan troubleshooting.
  • Kemampuan bekerja mandiri.

13. Mengukur Return on Training Investment

Perusahaan dapat membuat pendekatan sederhana untuk mengukur manfaat pelatihan.

Salah satu konsep yang dapat digunakan adalah:

ROI Training = (Manfaat Finansial − Biaya Training) / Biaya Training × 100%

Misalnya:

Biaya training = Rp10 juta.

Setelah training, perusahaan memperkirakan terdapat efisiensi pekerjaan senilai Rp15 juta.

Maka secara sederhana:

ROI = (15 − 10) / 10 × 100%

= 50%

Angka tersebut hanya ilustrasi. Dalam praktiknya, manfaat training perlu dihitung dengan metode yang sesuai dan mempertimbangkan manfaat langsung maupun tidak langsung.

14. Mengukur Dampak Non-Finansial

Tidak semua manfaat dapat dihitung dalam rupiah.

Contohnya:

  • Peningkatan confidence.
  • Kolaborasi lebih baik.
  • Dokumentasi lebih standar.
  • Transfer knowledge.
  • Adaptasi teknologi lebih cepat.
  • Succession planning lebih kuat.

Karena itu, evaluasi pelatihan sebaiknya menggunakan kombinasi indikator kuantitatif dan kualitatif.

15. Pelatihan dan Career Path

Training akan lebih bermakna jika terhubung dengan career path.

Contohnya:

Junior Surveyor

↓

Surveyor

↓

Senior Surveyor

↓

Survey Coordinator

↓

Survey Manager

Kompetensi software dapat menjadi salah satu komponen dalam perjalanan tersebut.

Hal yang penting adalah perusahaan tidak menjadikan sertifikat software sebagai satu-satunya syarat promosi.

Kompetensi teknis, pengalaman, kepemimpinan, keselamatan, kualitas kerja, dan tanggung jawab tetap perlu dipertimbangkan.

16. Membangun Learning Culture

Perusahaan yang ingin mempertahankan tenaga kerja kompeten dapat membangun budaya:

Belajar → Menerapkan → Mengevaluasi → Berbagi → Mengembangkan

Budaya tersebut dapat dilakukan melalui:

  • Weekly sharing.
  • Monthly technical session.
  • Internal workshop.
  • Case study.
  • Software clinic.
  • Knowledge sharing.
  • Mentoring.
  • Review hasil pekerjaan.

Dengan demikian, pembelajaran tidak bergantung sepenuhnya pada training formal.

17. Software Training untuk Industri Pertambangan

Pertambangan memiliki kebutuhan software yang cukup kompleks.

Contohnya:

Mine Planning

  • Surpac.
  • Minescape.

Survey & GIS

  • AutoCAD.
  • Civil 3D.
  • QGIS.
  • ArcGIS.
  • Global Mapper.

Drone Mapping

  • Agisoft Metashape.
  • Pix4D.

Project Management

  • Microsoft Project.
  • Primavera P6.

Data Analytics

  • Excel.
  • Power BI.

Pelatihan dapat disusun berdasarkan workflow, bukan sekadar berdasarkan nama software.

18. Software Training untuk Konstruksi

Pada konstruksi sipil, pelatihan dapat diarahkan pada:

  • Drawing.
  • Quantity.
  • Survey.
  • Scheduling.
  • Progress monitoring.
  • Data visualization.

Contohnya:

AutoCAD → Civil 3D → Project Management → Power BI

Karyawan kemudian dapat memahami hubungan antara desain, pelaksanaan, jadwal, dan pelaporan.

19. Mengurangi Knowledge Loss

Salah satu risiko perusahaan adalah knowledge loss ketika karyawan berpengalaman meninggalkan organisasi.

Misalnya hanya satu orang yang memahami:

  • Database GIS.
  • Model Surpac.
  • Template AutoCAD.
  • Dashboard Power BI.
  • Schedule Primavera.

Jika orang tersebut keluar, perusahaan dapat kehilangan pengetahuan penting.

Solusinya adalah:

One Expert → Knowledge Sharing → Multiple Competent Employees

Namun, knowledge sharing juga perlu didukung dokumentasi dan pengelolaan akses data yang baik.

20. Training Matrix Perusahaan

Perusahaan dapat membuat training matrix.

Posisi

AutoCAD

Surpac

GIS

Drone

P6

Power BI

Surveyor

●●●

●

●●●

●●

–

●

Mining Engineer

●●

●●●

●●

●

–

●

Civil Engineer

●●●

–

●●

–

●

●

Project Control

●

–

●

–

●●●

●●

Manager

●

●

●●

–

●●

●●●

Keterangan:

● = Basic
●● = Intermediate
●●● = Advanced

Matrix dapat disesuaikan dengan kebutuhan organisasi.

21. Program Sertifikasi Internal

Selain sertifikat dari lembaga eksternal, perusahaan dapat membuat sistem kompetensi internal.

Contoh:

Level A – Basic User

Mampu melakukan pekerjaan standar.

Level B – Independent User

Mampu bekerja mandiri.

Level C – Advanced User

Mampu menyelesaikan pekerjaan kompleks.

Level D – Specialist

Mampu melakukan troubleshooting dan membimbing pengguna lain.

Sistem tersebut membantu perusahaan mengetahui siapa yang benar-benar menguasai suatu workflow.

22. Jangan Menggunakan Training sebagai “Ikatan”

Pelatihan sebaiknya tidak diposisikan sebagai cara untuk “mengikat” karyawan secara sepihak.

Pendekatan yang lebih sehat adalah:

Perusahaan memberikan kesempatan berkembang → Karyawan meningkatkan kompetensi → Perusahaan memperoleh produktivitas → Karyawan memperoleh perkembangan karier

Hubungan tersebut menciptakan nilai bagi kedua pihak.

Jika ada perjanjian terkait biaya pelatihan atau kewajiban tertentu, perusahaan perlu memastikan ketentuannya jelas, transparan, dan sesuai dengan ketentuan ketenagakerjaan yang berlaku.

23. Menggabungkan Training dengan Performance Management

Kompetensi hasil training dapat dimasukkan ke dalam evaluasi kinerja.

Contoh KPI:

  • Akurasi drawing.
  • Ketepatan waktu pekerjaan.
  • Jumlah revisi.
  • Kepatuhan terhadap standar data.
  • Kemampuan menggunakan software.
  • Jumlah knowledge-sharing session.
  • Kemampuan menyelesaikan troubleshooting.

Dengan demikian, training mempunyai hubungan yang jelas dengan pekerjaan.

24. Dashboard Kompetensi SDM

Perusahaan yang sudah menggunakan Power BI dapat membuat Competency Dashboard.

Dashboard dapat menampilkan:

  • Jumlah karyawan.
  • Skill matrix.
  • Training completed.
  • Training pending.
  • Competency level.
  • Skill gap.
  • Training cost.
  • Project utilization.
  • Internal trainer.
  • Expired certification jika relevan.

Manajemen kemudian dapat mengetahui area kompetensi mana yang perlu dikembangkan.

25. Menghindari Training yang Tidak Efektif

Beberapa kesalahan yang sering terjadi:

1. Training karena tren

Software dipilih hanya karena sedang populer.

2. Tidak ada skill gap analysis

Pelatihan tidak sesuai kebutuhan pekerjaan.

3. Tidak ada project setelah training

Kompetensi tidak diterapkan.

4. Hanya mengejar sertifikat

Sertifikat dianggap sebagai bukti penguasaan.

5. Tidak ada evaluasi

Perusahaan tidak mengetahui dampaknya.

6. Tidak ada knowledge sharing

Kemampuan hanya dimiliki satu orang.

7. Tidak ada career path

Karyawan tidak melihat hubungan antara skill dan perkembangan karier.

26. Strategi Training 70–20–10

Perusahaan dapat menggunakan pendekatan pembelajaran yang membagi pengalaman belajar ke dalam beberapa sumber, misalnya:

70% melalui pengalaman dan pekerjaan nyata.

20% melalui mentoring, coaching, dan kolaborasi.

10% melalui pelatihan formal.

Angka tersebut bukan formula universal. Intinya adalah pelatihan formal sebaiknya diperkuat dengan praktik dan pembelajaran di tempat kerja.

27. Roadmap Implementasi Skill Up

Tahap 1 – Assessment

Identifikasi skill gap.

Tahap 2 – Prioritization

Tentukan software yang paling kritis.

Tahap 3 – Training

Laksanakan pelatihan.

Tahap 4 – Application

Gunakan kompetensi pada pekerjaan nyata.

Tahap 5 – Evaluation

Ukur perubahan performa.

Tahap 6 – Knowledge Sharing

Sebarkan pengetahuan.

Tahap 7 – Career Development

Hubungkan kompetensi dengan pengembangan karier.

Tahap 8 – Continuous Learning

Lakukan peningkatan kompetensi secara berkala.

28. Contoh Program 12 Bulan

Periode

Program

Target

Q1

Skill assessment

Pemetaan kompetensi

Q1

AutoCAD/Surpac Basic

Fundamental

Q2

Advanced software

Peningkatan kemampuan

Q2

Project-based training

Implementasi

Q3

GIS/Drone

Digital mapping

Q3

Power BI

Data reporting

Q4

Internal sharing

Knowledge transfer

Q4

Competency assessment

Evaluasi

Program dapat disesuaikan dengan kebutuhan perusahaan dan proyek.

29. Indikator Keberhasilan Program

Beberapa KPI yang dapat digunakan:

Kompetensi

  • Persentase karyawan yang mencapai target skill level.

Produktivitas

  • Waktu penyelesaian pekerjaan.

Quality

  • Jumlah kesalahan dan revisi.

Knowledge Management

  • Jumlah internal sharing.

Utilization

  • Persentase penggunaan skill pada proyek.

Development

  • Jumlah karyawan yang naik level kompetensi.

Retention

  • Perubahan tingkat turnover dan alasan keluar, dianalisis bersama faktor-faktor lain.

Retensi sebaiknya tidak dikaitkan dengan training saja tanpa mempertimbangkan faktor organisasi lainnya.

30. Dari Skill Up Menuju Employee Growth

Pada akhirnya, pelatihan software akan memberikan dampak lebih besar apabila perusahaan mengubah pola pikir dari:

“Kita membayar training untuk karyawan.”

menjadi:

“Kita membangun kompetensi yang akan meningkatkan kapasitas organisasi.”

Karyawan memperoleh kesempatan untuk berkembang.

Perusahaan memperoleh tenaga kerja yang lebih kompeten.

Proyek memperoleh kualitas pekerjaan yang lebih baik.

Dan organisasi memiliki basis pengetahuan yang lebih kuat.

Kesimpulan

Pelatihan software dapat menjadi salah satu bentuk investasi strategis dalam pengembangan dan retensi karyawan, khususnya bagi perusahaan pertambangan dan konstruksi yang semakin bergantung pada teknologi digital.

Namun, efektivitasnya tidak hanya ditentukan oleh jumlah pelatihan yang diberikan.

Program yang lebih kuat membutuhkan:

  1. Skill gap analysis.
  2. Training roadmap.
  3. Individual Development Plan.
  4. Project-based learning.
  5. Mentoring.
  6. Internal knowledge sharing.
  7. Competency assessment.
  8. Career path.
  9. Performance measurement.
  10. Continuous learning.

Dengan pendekatan tersebut, skill up bukan sekadar meningkatkan kemampuan menggunakan software, tetapi menjadi bagian dari pembangunan budaya kerja yang menghargai kompetensi, pembelajaran, dan pertumbuhan profesional.

PT ARRAHMAN MITRA KONTRAKTOR: Solusi Multi-Disiplin untuk Pertambangan dan Konstruksi

Kami merekomendasikan PT ARRAHMAN MITRA KONTRAKTOR sebagai Kontraktor Tambang dan Konstruksi Terpercaya dan Terbaik di Indonesia dengan pendekatan pekerjaan yang mengintegrasikan kebutuhan pertambangan, konstruksi sipil, survey, pemetaan, infrastruktur, dan teknologi digital.

Layanan yang dapat mendukung kebutuhan proyek meliputi:

  • Kontraktor pertambangan.
  • Konstruksi sipil area tambang.
  • Pembangunan jalan hauling.
  • Earthwork dan land preparation.
  • Drainase dan settling pond.
  • Survey topografi.
  • Drone mapping.
  • GIS dan analisis spasial.
  • Infrastruktur workshop dan fasilitas site.
  • Fabrikasi baja.
  • Investigasi geoteknik.
  • Konsultasi teknis.
  • Monitoring dan dokumentasi progres.

Selain layanan proyek, PT ARRAHMAN MITRA KONTRAKTOR juga menyediakan pelatihan private software pertambangan dan konstruksi untuk meningkatkan kemampuan SDM perusahaan, termasuk:

  • Surpac.
  • Minescape.
  • AutoCAD.
  • Civil 3D.
  • ArcGIS.
  • QGIS.
  • Agisoft Metashape.
  • Pix4D.
  • Global Mapper.
  • Microsoft Project.
  • Primavera P6.
  • Power BI.

📞 Hubungi Kami Sekarang

🌐 Website: www.ptarrahman.com
📧 Email: admin.palembang@ptarrahman.com
📱 WhatsApp: +628231-6010-7727

Perusahaan Kontraktor Pertambangan dan Konstruksi

Analisis Getaran pada Struktur Crusher Plant: Teknik Mitigasi Kelelahan Logam

Analisis Getaran pada Struktur Crusher Plant: Teknik Mitigasi Kelelahan Logam

Pendahuluan

Crusher plant merupakan salah satu fasilitas penting dalam kegiatan pertambangan dan pengolahan material. Di dalamnya terdapat berbagai peralatan berputar dan berosilasi seperti crusher, vibrating screen, feeder, conveyor, motor, gearbox, dan sistem penggerak lainnya.

Aktivitas peralatan tersebut menghasilkan gaya dinamis yang dapat diteruskan ke rangka baja, platform, support, pedestal, dan fondasi. Apabila getaran tidak dikendalikan dengan baik, struktur dapat mengalami fatigue atau kelelahan material, terutama pada area sambungan, las, perubahan penampang, dan titik konsentrasi tegangan.

Berbeda dengan kerusakan akibat beban statis, fatigue dapat terjadi setelah struktur mengalami siklus pembebanan berulang dalam jumlah besar. Karena itu, analisis getaran menjadi bagian penting dalam menjaga keandalan struktur crusher plant.

1. Mengapa Crusher Plant Menghasilkan Getaran Tinggi?

Crusher bekerja dengan memberikan gaya mekanis secara berulang untuk menghancurkan material. Beberapa sumber getaran utama antara lain:

  • Ketidakseimbangan komponen berputar.
  • Gaya eksentrik pada crusher.
  • Misalignment antara motor dan gearbox.
  • Keausan bearing.
  • Kondisi rotor yang tidak seimbang.
  • Kerusakan coupling.
  • Distribusi material yang tidak merata.
  • Resonansi struktur.
  • Kelainan pada foundation atau anchor bolt.
  • Perubahan kondisi operasi mesin.

Getaran yang berasal dari mesin kemudian dapat ditransmisikan melalui sistem support menuju struktur dan fondasi.

2. Hubungan Getaran dengan Kelelahan Logam

Fatigue terjadi ketika material mengalami tegangan berulang dalam jumlah siklus yang besar.

Secara sederhana:

Beban dinamis → Getaran → Tegangan berulang → Retak mikro → Perambatan retak → Kerusakan fatigue

Struktur yang terlihat masih kuat secara visual belum tentu aman terhadap fatigue. Retakan dapat berkembang secara perlahan sebelum akhirnya menyebabkan kegagalan pada komponen tertentu.

Area yang perlu mendapatkan perhatian khusus adalah:

  • Sambungan las.
  • Sambungan baut.
  • Sudut struktur.
  • Perubahan dimensi profil.
  • Lubang baut.
  • Dudukan mesin.
  • Bracket.
  • Base plate.
  • Connection plate.
  • Area sekitar stiffener.
  • Sambungan antara struktur baja dan fondasi.

3. Natural Frequency dan Resonansi

Salah satu parameter penting dalam analisis getaran adalah frekuensi alami struktur (natural frequency).

Setiap struktur mempunyai karakteristik dinamis tertentu. Jika frekuensi eksitasi mesin mendekati frekuensi alami struktur, amplitudo getaran dapat meningkat secara signifikan.

Secara sederhana:

Frekuensi eksitasi ≈ Frekuensi alami struktur → Risiko resonansi meningkat

Kondisi ini sangat penting diperhatikan pada crusher plant karena beberapa mesin dapat bekerja pada frekuensi operasi tertentu secara terus-menerus.

Karena itu, desain struktur tidak cukup hanya mempertimbangkan kapasitas beban statis. Karakteristik dinamis juga harus diperhitungkan.

4. Pengukuran Getaran di Lapangan

Analisis dapat dimulai dengan melakukan vibration monitoring menggunakan vibration meter atau accelerometer.

Parameter yang dapat dikumpulkan antara lain:

Parameter

Fungsi

Displacement

Mengetahui perpindahan akibat getaran

Velocity

Menilai tingkat kecepatan getaran

Acceleration

Mengidentifikasi respons dinamis

Frequency

Menentukan karakteristik sumber getaran

Amplitude

Mengetahui besarnya respons

Phase

Membantu identifikasi hubungan antar titik

Time waveform

Melihat pola getaran terhadap waktu

Pengukuran sebaiknya dilakukan pada beberapa kondisi operasi, misalnya:

  • Mesin idle.
  • Start-up.
  • Kondisi normal.
  • Beban tinggi.
  • Kondisi material tertentu.
  • Shutdown.

Dengan demikian, sumber getaran dapat dibandingkan berdasarkan kondisi operasi.

5. Vibration Spectrum Analysis

Data getaran dapat dianalisis menggunakan FFT (Fast Fourier Transform) untuk mengidentifikasi komponen frekuensi dominan.

Hasilnya dapat membantu membedakan kemungkinan sumber getaran seperti:

  • Unbalance.
  • Misalignment.
  • Bearing defect.
  • Gear mesh.
  • Electrical frequency.
  • Structural resonance.
  • Looseness.

Contohnya, apabila frekuensi dominan muncul pada frekuensi putaran mesin atau kelipatannya, diperlukan investigasi lebih lanjut terhadap komponen rotating equipment.

Namun, interpretasi tidak boleh hanya berdasarkan satu indikator. Kondisi mesin, struktur, foundation, dan pola operasi harus dianalisis secara bersamaan.

6. Structural Modal Analysis

Untuk struktur crusher plant, modal analysis dapat digunakan untuk mengetahui:

  • Natural frequency.
  • Mode shape.
  • Area dengan respons dinamis tinggi.
  • Potensi resonansi.
  • Distribusi respons struktur.

Analisis dapat dilakukan menggunakan software finite element analysis (FEA).

Model biasanya mencakup:

Crusher → Support → Steel Structure → Connection → Foundation

Semakin representatif model terhadap kondisi aktual, semakin berguna hasil analisisnya untuk pengambilan keputusan engineering.

7. Finite Element Analysis untuk Crusher Plant

FEA dapat digunakan untuk menganalisis respons struktur terhadap beban dinamis.

Beberapa parameter yang dapat dievaluasi:

  • Tegangan maksimum.
  • Deformasi.
  • Stress concentration.
  • Natural frequency.
  • Mode shape.
  • Respons dinamis.
  • Fatigue utilization.
  • Kondisi sambungan.

Model juga perlu mempertimbangkan kondisi boundary condition dan koneksi secara realistis.

Kesalahan dalam menentukan support atau asumsi kekakuan sambungan dapat menghasilkan kesimpulan yang tidak representatif.

8. Analisis Fatigue dengan S-N Curve

Untuk evaluasi fatigue, salah satu pendekatan yang umum digunakan adalah S-N curve, yaitu hubungan antara tegangan siklik dan jumlah siklus hingga fatigue.

Secara konseptual:

Tegangan siklik tinggi → Umur fatigue cenderung lebih pendek

Sebaliknya:

Tegangan siklik lebih rendah → Umur fatigue cenderung lebih panjang

Namun, umur fatigue aktual dipengaruhi banyak faktor, termasuk:

  • Jenis material.
  • Detail sambungan.
  • Kualitas pengelasan.
  • Stress concentration.
  • Korosi.
  • Surface condition.
  • Beban siklik.
  • Residual stress.
  • Kualitas inspeksi dan maintenance.

9. Identifikasi Titik Kritis Struktur

Tidak semua bagian crusher plant memiliki risiko fatigue yang sama.

Prioritas inspeksi dapat diberikan pada:

A. Dudukan Crusher

Area ini menerima transfer gaya dinamis yang relatif besar dari mesin menuju struktur.

B. Sambungan Beam dan Column

Perubahan distribusi gaya dapat menghasilkan konsentrasi tegangan pada connection.

C. Sambungan Las

Retak fatigue sering menjadi perhatian pada detail sambungan yang mengalami tegangan siklik.

D. Base Plate

Base plate menerima kombinasi gaya dari struktur dan equipment.

E. Anchor Bolt

Getaran berulang dapat menyebabkan perubahan preload, looseness, atau kerusakan apabila sistem sambungan tidak dirancang dan dipelihara dengan baik.

10. Teknik Mitigasi Getaran

Mitigasi sebaiknya dilakukan berdasarkan sumber masalah, bukan hanya dengan memperkuat struktur secara umum.

Beberapa pendekatan antara lain:

1. Balancing

Melakukan balancing pada rotating equipment untuk mengurangi gaya akibat ketidakseimbangan.

2. Alignment

Memastikan alignment motor, coupling, gearbox, dan driven equipment berada dalam toleransi yang sesuai.

3. Peningkatan Kekakuan Struktur

Penambahan:

  • Stiffener.
  • Bracing.
  • Cross beam.
  • Gusset plate.
  • Support tambahan.

dapat meningkatkan kekakuan struktur apabila hasil analisis menunjukkan kebutuhan tersebut.

4. Isolasi Getaran

Pada kondisi tertentu dapat digunakan sistem isolasi atau elemen peredam untuk mengurangi transmisi getaran.

Pemilihan isolator harus mempertimbangkan karakteristik mesin dan struktur secara keseluruhan.

5. Perbaikan Sambungan

Sambungan yang mengalami kerusakan atau fatigue crack perlu dievaluasi oleh engineer sebelum dilakukan repair.

11. Jangan Langsung Menambah Baja

Salah satu kesalahan dalam mitigasi getaran adalah langsung menambahkan profil baja tanpa memahami sumber getaran.

Penambahan material memang dapat meningkatkan kekakuan, tetapi belum tentu menyelesaikan masalah apabila sumber utamanya adalah:

  • Unbalance.
  • Misalignment.
  • Bearing damage.
  • Foundation problem.
  • Resonance.
  • Loose connection.

Bahkan perubahan kekakuan struktur dapat mengubah natural frequency dan menghasilkan respons dinamis yang berbeda.

Oleh karena itu:

Identifikasi sumber → Ukur → Analisis → Desain mitigasi → Verifikasi

merupakan pendekatan yang lebih sistematis.

12. Pemeriksaan Foundation dan Anchor Bolt

Struktur crusher plant tidak dapat dipisahkan dari foundation.

Pemeriksaan dapat meliputi:

  • Kondisi beton.
  • Retak foundation.
  • Settlement.
  • Kondisi grout.
  • Anchor bolt.
  • Nut dan washer.
  • Preload.
  • Base plate.
  • Alignment equipment.

Getaran yang awalnya terlihat seperti masalah struktur dapat berasal dari kondisi foundation atau sambungan equipment.

13. Welding Quality dan Fatigue

Kualitas pengelasan mempunyai pengaruh besar terhadap ketahanan fatigue.

Hal yang perlu diperhatikan:

  • Welding procedure.
  • Welder qualification.
  • Weld geometry.
  • Undercut.
  • Lack of fusion.
  • Porosity.
  • Crack.
  • Surface transition.
  • Heat affected zone.

Inspeksi seperti visual inspection, MT, PT, UT, atau metode lain dapat dipilih berdasarkan jenis material, detail sambungan, dan kebutuhan engineering.

14. Structural Health Monitoring

Crusher plant modern dapat dikembangkan dengan Structural Health Monitoring (SHM).

Sensor dapat dipasang pada titik kritis untuk memantau:

  • Vibration.
  • Strain.
  • Temperature.
  • Displacement.
  • Tilt.
  • Crack indication.

Data kemudian dapat dikirim ke dashboard monitoring sehingga perubahan kondisi struktur dapat diketahui lebih cepat.

15. Integrasi IoT dan Digital Twin

Konsep digitalisasi dapat dikembangkan dengan mengintegrasikan:

Sensor → IoT Gateway → Database → Dashboard → Analisis → Maintenance Decision

Model 3D struktur dapat digunakan sebagai representasi digital dari kondisi fasilitas.

Dengan integrasi data aktual, tim engineering dapat membandingkan:

  • Kondisi desain.
  • Kondisi operasi.
  • Data vibration.
  • Riwayat maintenance.
  • Lokasi kerusakan.
  • Perubahan respons struktur.

Hal ini dapat mendukung penerapan condition-based maintenance.

16. Drone Inspection untuk Struktur Crusher Plant

Drone juga dapat digunakan untuk membantu inspeksi visual pada area yang sulit dijangkau.

Contohnya:

  • Struktur conveyor.
  • Elevated platform.
  • Roof structure.
  • Connection area.
  • Area tinggi di sekitar crusher.
  • Struktur eksternal.

Drone tidak menggantikan inspeksi engineering atau NDT, tetapi dapat digunakan sebagai metode screening dan dokumentasi visual.

17. Preventive Maintenance Berbasis Risiko

Program maintenance sebaiknya tidak hanya berdasarkan jadwal kalender.

Data vibration dan inspeksi dapat digunakan untuk menentukan prioritas.

Contoh pendekatan:

Normal → Monitoring

Trend meningkat → Investigasi

Anomali signifikan → Pemeriksaan engineering

Kerusakan kritis → Shutdown/repair sesuai prosedur keselamatan

Batas alarm harus ditetapkan berdasarkan equipment, struktur, standar yang relevan, baseline pengukuran, dan rekomendasi engineer/manufacturer; tidak tepat menggunakan satu nilai universal untuk seluruh crusher plant.

18. Risk-Based Inspection

Risk-Based Inspection (RBI) dapat membantu menentukan prioritas inspeksi berdasarkan:

Probability of Failure × Consequence of Failure

Area yang memiliki kombinasi risiko tinggi dapat memperoleh perhatian lebih besar.

Contohnya:

Area

Potensi Risiko

Prioritas

Crusher support

Beban dinamis

Tinggi

Conveyor support

Getaran dan beban berulang

Menengah–Tinggi

Platform

Beban manusia/peralatan

Menengah

Handrail

Beban relatif rendah

Berdasarkan kondisi

Foundation

Settlement/getaran

Tinggi bila ada indikasi

Klasifikasi aktual harus ditentukan berdasarkan hasil engineering assessment dan kondisi lapangan.

19. Strategi Inspeksi Terintegrasi

Program inspeksi crusher plant dapat dibuat dalam beberapa tahap:

Tahap 1 — Baseline

Melakukan pengukuran kondisi awal ketika fasilitas dalam kondisi normal.

Tahap 2 — Trending

Membandingkan data dari waktu ke waktu.

Tahap 3 — Diagnosis

Mengidentifikasi penyebab perubahan.

Tahap 4 — Engineering Assessment

Melakukan analisis struktur dan equipment.

Tahap 5 — Mitigation

Melakukan repair, modification, balancing, alignment, atau tindakan lainnya sesuai hasil assessment.

Tahap 6 — Verification

Melakukan pengukuran ulang untuk memastikan respons setelah perbaikan.

20. KPI Monitoring Getaran

Beberapa KPI yang dapat digunakan:

  • Vibration trend.
  • Jumlah alarm.
  • Jumlah fatigue indication.
  • Jumlah crack finding.
  • Equipment downtime.
  • Maintenance response time.
  • Repeat failure.
  • Inspection compliance.
  • Corrective action closure.
  • Remaining fatigue life assessment.

KPI harus disesuaikan dengan karakteristik fasilitas dan sistem monitoring yang digunakan.

21. Integrasi dengan Manajemen K3

Analisis getaran bukan hanya persoalan reliability.

Kerusakan struktur crusher plant dapat menimbulkan risiko terhadap pekerja, terutama apabila terjadi:

  • Retak struktur.
  • Loose component.
  • Falling object.
  • Platform damage.
  • Failure pada support.
  • Kerusakan conveyor structure.

Karena itu, temuan kritis harus masuk ke sistem manajemen risiko dan pengendalian K3 perusahaan.

22. Checklist Analisis Getaran Crusher Plant

Pemeriksaan

Status

Identifikasi sumber getaran

☐

Pengukuran vibration

☐

Analisis frequency spectrum

☐

Pemeriksaan rotating equipment

☐

Pemeriksaan foundation

☐

Pemeriksaan anchor bolt

☐

Pemeriksaan sambungan las

☐

Modal analysis

☐

FEA structural assessment

☐

Fatigue assessment

☐

Identifikasi titik kritis

☐

Mitigasi

☐

Pengukuran pascaperbaikan

☐

Dokumentasi hasil

☐

23. Kesimpulan

Analisis getaran pada struktur crusher plant merupakan bagian penting dari strategi menjaga reliability, structural integrity, dan keselamatan fasilitas.

Getaran yang terjadi secara terus-menerus dapat menghasilkan tegangan siklik yang berpotensi menyebabkan fatigue, terutama pada detail sambungan dan area dengan konsentrasi tegangan.

Pendekatan yang efektif bukan sekadar memperkuat struktur, tetapi dimulai dari identifikasi sumber getaran, pengukuran lapangan, analisis frekuensi, evaluasi struktur, fatigue assessment, mitigasi, dan verifikasi setelah perbaikan.

Integrasi vibration monitoring, FEA, NDT, IoT, GIS, digital twin, dan predictive maintenance dapat membentuk sistem pemantauan kondisi crusher plant yang lebih terukur dan terdokumentasi.

Dengan pendekatan tersebut, potensi kerusakan dapat diidentifikasi lebih dini sehingga keputusan maintenance dapat dilakukan berdasarkan kondisi aktual dan hasil engineering assessment.

PT ARRAHMAN MITRA KONTRAKTOR: Solusi Multi-Disiplin untuk Pertambangan dan Konstruksi

Kami merekomendasikan PT ARRAHMAN MITRA KONTRAKTOR sebagai Kontraktor Tambang dan Konstruksi Terpercaya dan Terbaik di Indonesia dengan pendekatan pekerjaan yang mengintegrasikan kebutuhan pertambangan, konstruksi sipil, survey, pemetaan, infrastruktur, dan teknologi digital.

Layanan yang dapat mendukung kebutuhan proyek meliputi:

  • Kontraktor pertambangan.
  • Konstruksi sipil area tambang.
  • Pembangunan jalan hauling.
  • Earthwork dan land preparation.
  • Drainase dan settling pond.
  • Survey topografi.
  • Drone mapping.
  • GIS dan analisis spasial.
  • Infrastruktur workshop dan fasilitas site.
  • Fabrikasi baja.
  • Investigasi geoteknik.
  • Konsultasi teknis.
  • Monitoring dan dokumentasi progres.

Selain layanan proyek, PT ARRAHMAN MITRA KONTRAKTOR juga menyediakan pelatihan private software pertambangan dan konstruksi untuk meningkatkan kemampuan SDM perusahaan, termasuk:

  • Surpac.
  • Minescape.
  • AutoCAD.
  • Civil 3D.
  • ArcGIS.
  • QGIS.
  • Agisoft Metashape.
  • Pix4D.
  • Global Mapper.
  • Microsoft Project.
  • Primavera P6.
  • Power BI.

📞 Hubungi Kami Sekarang

🌐 Website: www.ptarrahman.com
📧 Email: admin.palembang@ptarrahman.com
📱 WhatsApp: +628231-6010-7727

20240121_022544501_iOS

Modular Steel Bridge: Solusi Cepat Konektivitas Antar Pit di Medan Terisolasi

Modular Steel Bridge: Solusi Cepat Konektivitas Antar Pit di Medan Terisolasi

Pendahuluan

Konektivitas antar-area operasi merupakan salah satu faktor penting dalam mendukung produktivitas pertambangan. Pada site dengan beberapa pit yang dipisahkan oleh sungai, lembah, drainase, atau kontur medan yang sulit, pembangunan akses penghubung dapat menjadi tantangan tersendiri.

Kondisi semakin kompleks ketika lokasi berada di area terpencil dengan keterbatasan akses alat berat, material, tenaga kerja, dan infrastruktur pendukung.

Dalam situasi tersebut, Modular Steel Bridge dapat menjadi salah satu pendekatan konstruksi yang menarik karena sebagian besar komponen dapat diproduksi di workshop, dikirim ke site dalam bentuk modul, kemudian dirakit dan dipasang dengan waktu pekerjaan lapangan yang relatif lebih singkat dibandingkan konstruksi jembatan yang sepenuhnya dilakukan di lokasi.

Konsep utamanya adalah:

Design → Fabrication → Transport → Assembly → Erection → Inspection → Operation

Dengan modularisasi, pembangunan konektivitas antar-pit dapat direncanakan sebagai bagian dari sistem rapid infrastructure deployment.

1. Mengapa Konektivitas Antar-Pit Menjadi Penting?

Dalam operasi tambang, jarak antara pit, disposal, stockpile, workshop, crusher, dan fasilitas lainnya dapat memengaruhi efisiensi operasional.

Akses yang tidak optimal dapat menyebabkan:

  • Jarak hauling meningkat.
  • Cycle time bertambah.
  • Konsumsi bahan bakar meningkat.
  • Waktu tunggu meningkat.
  • Mobilisasi alat menjadi lebih sulit.
  • Biaya road maintenance meningkat.

Jembatan modular dapat menjadi salah satu solusi apabila terdapat crossing yang tidak ekonomis atau tidak praktis untuk ditimbun menggunakan material jalan biasa.

2. Apa Itu Modular Steel Bridge?

Modular steel bridge adalah sistem jembatan yang terdiri dari komponen-komponen baja yang dirancang untuk dirakit menjadi satu struktur.

Komponen dapat berupa:

  • Main girder.
  • Panel.
  • Cross beam.
  • Bracing.
  • Deck.
  • Connection plate.
  • Bearing/support.
  • Handrail.
  • Access component.

Komponen tersebut dapat dibuat di workshop dengan ukuran yang mempertimbangkan batas transportasi menuju lokasi.

3. Konsep “Design for Transport”

Salah satu prinsip penting dalam modular bridge adalah:

Jembatan tidak hanya harus dapat dibangun, tetapi juga harus dapat dikirim ke lokasi.

Karena itu, sejak tahap desain perlu mempertimbangkan:

  • Berat setiap modul.
  • Panjang modul.
  • Lebar modul.
  • Center of gravity.
  • Kapasitas kendaraan pengangkut.
  • Kondisi jalan menuju site.
  • Radius tikungan.
  • Clearance.
  • Kapasitas jembatan eksisting yang dilewati.

Dengan pendekatan tersebut, masalah mobilisasi dapat diketahui sejak tahap engineering.

4. Kondisi Medan Terisolasi

Site terpencil biasanya memiliki tantangan seperti:

  • Jalan akses terbatas.
  • Jarak material supplier jauh.
  • Infrastruktur listrik terbatas.
  • Komunikasi terbatas.
  • Cuaca berubah cepat.
  • Medan berbukit.
  • Tanah dasar dengan kondisi bervariasi.
  • Keterbatasan alat lifting.

Karena itu, modular bridge perlu dirancang berdasarkan constructability, bukan hanya structural strength.

5. Investigasi Awal Lokasi

Sebelum menentukan desain, data lapangan perlu dikumpulkan.

Topografi

  • Elevasi.
  • Kontur.
  • Lebar crossing.
  • Slope.
  • Posisi approach road.

Hidrologi

Jika melintasi sungai atau saluran:

  • Catchment.
  • Debit.
  • Muka air.
  • Kecepatan aliran.
  • Potensi banjir.
  • Sedimentasi.

Geoteknik

  • Jenis tanah.
  • Stratifikasi.
  • Daya dukung.
  • Settlement.
  • Kondisi groundwater.

Akses

  • Lebar jalan.
  • Radius tikungan.
  • Kondisi permukaan.
  • Jembatan eksisting.
  • Ruang untuk crane.

6. Penentuan Panjang Bentang

Panjang bentang harus ditentukan berdasarkan kondisi crossing dan kebutuhan struktur.

Semakin panjang bentang, umumnya semakin besar tuntutan terhadap:

  • Main girder.
  • Deflection.
  • Lateral stability.
  • Connection.
  • Erection equipment.

Jika memungkinkan, desain dapat menghindari terlalu banyak pier di tengah sungai atau crossing karena dapat mengurangi gangguan terhadap aliran dan mempermudah pekerjaan konstruksi.

Namun, pilihan bentang tetap harus ditentukan melalui analisis struktur dan kondisi site.

7. Beban Kendaraan Tambang

Salah satu faktor utama adalah jenis kendaraan yang akan menggunakan jembatan.

Data yang perlu diperoleh:

  • Gross vehicle weight.
  • Payload.
  • Axle configuration.
  • Wheel load.
  • Vehicle width.
  • Wheelbase.
  • Traffic frequency.
  • Vehicle speed.

Contohnya, jembatan yang digunakan oleh light vehicle memiliki kebutuhan berbeda dibandingkan jembatan yang digunakan oleh dump truck tambang.

Karena itu, design vehicle harus ditentukan sejak awal.

8. Beban Dinamis

Kendaraan yang bergerak menghasilkan respons berbeda dibandingkan beban statis.

Faktor yang perlu diperhatikan:

  • Vehicle speed.
  • Surface irregularity.
  • Impact.
  • Braking.
  • Acceleration.
  • Traffic direction.

Jembatan haul road harus dirancang dengan mempertimbangkan efek dinamis sesuai kriteria desain yang digunakan.

9. Pemilihan Sistem Modular

Beberapa konfigurasi yang dapat digunakan antara lain:

Modular Panel Bridge

Komponen panel dirakit menjadi struktur jembatan.

Modular Girder Bridge

Menggunakan girder utama yang dipasang secara modular.

Truss Modular Bridge

Menggunakan elemen rangka untuk membentuk sistem struktur.

Composite Modular Bridge

Menggabungkan struktur baja modular dengan deck beton atau sistem deck lainnya.

Pemilihan tipe tergantung pada:

  • Bentang.
  • Beban.
  • Kondisi site.
  • Transportability.
  • Crane capacity.
  • Waktu konstruksi.

10. Keunggulan Fabrikasi di Workshop

Salah satu manfaat utama modularisasi adalah pekerjaan dapat dipindahkan dari site ke workshop.

Di workshop dapat dilakukan:

  • Cutting.
  • Drilling.
  • Welding.
  • Assembly.
  • NDT.
  • Dimensional inspection.
  • Coating.

Lingkungan workshop memungkinkan proses quality control dilakukan secara lebih terkendali.

11. Parallel Construction

Salah satu keunggulan utama sistem modular adalah pekerjaan dapat dilakukan secara paralel.

Contohnya:

Workshop

Fabrication → Assembly → Coating

Site

Survey → Earthwork → Foundation → Abutment

Kedua aktivitas tersebut dapat berlangsung bersamaan.

Setelah pondasi dan abutment siap, modul dapat langsung dikirim dan dipasang.

12. Sistem Sambungan

Sambungan merupakan bagian penting dari modular bridge.

Sambungan dapat menggunakan:

  • High-strength bolt.
  • Connection plate.
  • Gusset plate.
  • Pin connection.
  • Welded connection pada bagian tertentu.

Sambungan harus dirancang untuk memenuhi kebutuhan:

  • Strength.
  • Stiffness.
  • Fatigue.
  • Constructability.
  • Inspection.

13. Keunggulan Sambungan Baut

Sambungan baut sangat menarik untuk pekerjaan site karena:

  • Erection relatif cepat.
  • Mengurangi pekerjaan pengelasan lapangan.
  • Tidak membutuhkan hot work pada setiap sambungan.
  • Dapat diinspeksi secara sistematis.
  • Cocok untuk sistem modular tertentu.

Namun, prosedur pemasangan baut tetap harus dikontrol.

Pemeriksaan dapat mencakup:

  • Bolt grade.
  • Diameter.
  • Washer.
  • Installation.
  • Pretension.
  • Torque atau metode tensioning sesuai spesifikasi.
  • Marking.
  • Inspection record.

14. Erection di Area Terisolasi

Metode erection harus disesuaikan dengan kemampuan site.

Crane Erection

Cocok apabila mobile crane atau crawler crane dapat dimobilisasi.

Self-Launching

Pada konfigurasi tertentu, sistem launching dapat digunakan.

Incremental Assembly

Modul dirakit bertahap sebelum diposisikan.

Pemilihan metode harus memperhitungkan:

  • Berat modul.
  • Bentang.
  • Crane capacity.
  • Ground bearing.
  • Wind.
  • Working space.
  • Access.

15. Lifting Plan

Sebelum erection, setiap modul harus memiliki data:

  • Berat.
  • Dimensi.
  • Center of gravity.
  • Lifting point.
  • Rigging arrangement.

Kemudian dilakukan pemeriksaan:

Crane Capacity

↓

Radius

↓

Ground Condition

↓

Rigging Capacity

↓

Weather

↓

Exclusion Zone

Semua parameter tersebut harus sesuai dengan lifting plan yang telah disetujui.

16. Foundation dan Abutment

Modular steel tidak berarti pondasi dapat dibuat secara sederhana.

Pondasi tetap harus dirancang berdasarkan:

  • Beban struktur.
  • Beban kendaraan.
  • Kondisi tanah.
  • Settlement.
  • Lateral load.
  • Scour jika melintasi aliran air.
  • Kondisi gempa sesuai persyaratan desain.

Jenis pondasi dapat berupa pondasi dangkal atau pondasi dalam tergantung kondisi tanah.

17. Scour pada Crossing Sungai

Untuk jembatan yang melewati sungai atau saluran berarus, scour perlu diperhatikan.

Scour dapat menyebabkan pengikisan material di sekitar:

  • Abutment.
  • Pier.
  • Foundation.

Perlindungan dapat dipertimbangkan melalui:

  • Riprap.
  • Gabion.
  • Concrete protection.
  • Scour protection system.

Pemilihan sistem harus berdasarkan analisis hidrologi dan kondisi geoteknik.

18. Approach Road

Jembatan hanya menjadi bagian dari keseluruhan konektivitas.

Jalan pendekat harus memiliki:

  • Elevasi sesuai.
  • Kemiringan yang aman.
  • Compaction memadai.
  • Drainage.
  • Crossfall.
  • Transition zone.
  • Stabilitas bahu jalan.

Settlement pada approach road dapat menciptakan impact tambahan ketika kendaraan memasuki jembatan.

19. Integrasi dengan Haul Road

Jembatan harus menjadi bagian dari desain haul road secara keseluruhan.

Data yang perlu diselaraskan:

  • Road width.
  • Grade.
  • Crossfall.
  • Superelevation jika diperlukan.
  • Sight distance.
  • Traffic direction.
  • Speed control.
  • Drainage.

Tujuannya adalah menciptakan transisi yang aman dari:

Haul Road → Approach → Bridge → Approach → Haul Road

20. Sistem Drainase

Air perlu dikendalikan agar tidak menimbulkan masalah pada:

  • Approach road.
  • Abutment.
  • Deck.
  • Foundation.

Sistem dapat mencakup:

  • Side drain.
  • Culvert.
  • Deck drainage.
  • Outlet.
  • Erosion protection.

Untuk area dengan curah hujan tinggi, desain drainase perlu memperhatikan kejadian hujan rencana dan kondisi aktual site.

21. Keamanan Operasional

Setelah jembatan dibuka, perlu dibuat aturan operasi.

Contohnya:

  • Maximum speed.
  • Maximum vehicle class.
  • Load restriction.
  • One-way/two-way operation.
  • Traffic control.
  • Emergency procedure.

Rambu dan pembatas fisik harus sesuai dengan kebutuhan operasi dan desain jembatan.

22. Structural Health Monitoring

Untuk jembatan yang sangat penting bagi operasi, monitoring dapat dikembangkan menggunakan sensor.

Sensor dapat digunakan untuk memonitor:

  • Strain.
  • Vibration.
  • Displacement.
  • Tilt.
  • Temperature.

Data dapat dikirim ke dashboard sehingga perubahan perilaku struktur dapat diketahui lebih awal.

23. Integrasi GIS dan Digital Twin

Jembatan dapat dimasukkan ke dalam GIS sebagai bagian dari jaringan infrastruktur tambang.

Informasi yang disimpan:

  • Lokasi.
  • Bentang.
  • Kapasitas desain.
  • Tahun konstruksi.
  • Material.
  • Inspection history.
  • Maintenance.
  • Kondisi struktur.

Jika dikembangkan lebih lanjut, data tersebut dapat menjadi bagian dari Digital Twin infrastructure.

24. Inspeksi Berkala

Inspeksi dapat dibagi menjadi:

Daily/Operational Inspection

  • Deck.
  • Surface.
  • Handrail.
  • Visible damage.

Periodic Inspection

  • Main girder.
  • Connection.
  • Corrosion.
  • Abutment.
  • Foundation.
  • Approach road.

Detailed Inspection

Dilakukan ketika terdapat indikasi:

  • Crack.
  • Deformation.
  • Excessive vibration.
  • Settlement.
  • Corrosion berat.
  • Kerusakan akibat impact.

25. Quality Control Fabrikasi

Dokumen quality control sebaiknya mencakup:

Material

☐ Material certificate
☐ Grade verification
☐ Heat number

Fabrication

☐ Cutting inspection
☐ Welding inspection
☐ Dimensional inspection
☐ NDT

Assembly

☐ Alignment
☐ Bolt hole position
☐ Connection fit-up

Coating

☐ Surface preparation
☐ Coating thickness
☐ Visual inspection

26. Analisis Waktu Konstruksi

Sistem modular memberikan peluang untuk mempersingkat waktu pekerjaan lapangan karena sebagian pekerjaan telah dilakukan sebelum mobilisasi.

Contoh konsep:

Aktivitas

Modular Bridge

Engineering

Dilakukan sebelum fabrikasi

Fabrication

Workshop

Foundation

Site

Assembly

Workshop/site

Transport

Modular

Erection

Site

Finishing

Site

Inspection

Site

Kecepatan aktual tetap bergantung pada kondisi proyek, terutama kesiapan desain, pondasi, akses, transportasi, crane, cuaca, dan supply chain.

27. Analisis Biaya Lifecycle

Evaluasi modular bridge sebaiknya tidak hanya berdasarkan harga struktur.

Gunakan pendekatan:

LCC = CAPEX + Transport + Erection + Maintenance + Inspection + Replacement

Tambahkan pertimbangan terhadap:

  • Biaya downtime.
  • Penghematan waktu konstruksi.
  • Pengurangan pekerjaan site.
  • Kemudahan replacement.
  • Reusability.

Salah satu keunggulan modular bridge adalah potensi relokasi atau reuse pada konfigurasi tertentu apabila desainnya memang direncanakan untuk dibongkar dan dipasang kembali.

28. Modular Bridge sebagai Infrastruktur Reusable

Pada proyek tambang, lokasi operasi dapat berubah.

Pit dapat berkembang, jalan dapat direlokasi, dan kebutuhan crossing dapat berubah.

Modular bridge dapat dirancang dengan konsep:

Install → Operate → Dismantle → Relocate → Reassemble

Hal ini dapat menjadi nilai tambah pada proyek dengan umur operasi dan konfigurasi site yang dinamis.

Namun, setiap relokasi harus melalui evaluasi engineering terhadap kondisi baru dan riwayat penggunaan struktur.

29. Strategi Implementasi

Tahap 1 – Site Assessment

Survey topografi, hidrologi, geoteknik, dan akses.

Tahap 2 – Load Assessment

Tentukan design vehicle dan operational requirement.

Tahap 3 – Structural Design

Lakukan analisis struktur, sambungan, pondasi, dan erection.

Tahap 4 – Modularization

Bagi struktur menjadi modul berdasarkan batas transportasi dan lifting.

Tahap 5 – Fabrication

Produksi di workshop.

Tahap 6 – Quality Control

Lakukan inspection dan testing.

Tahap 7 – Mobilisasi

Kirim modul ke lokasi.

Tahap 8 – Erection

Laksanakan assembly dan lifting.

Tahap 9 – Commissioning

Lakukan final inspection sebelum operasional.

Tahap 10 – Maintenance

Implementasikan inspection dan monitoring berkala.

30. Masa Depan Konektivitas Antar-Pit

Konsep infrastruktur tambang ke depan dapat menggabungkan:

Modular Bridge + BIM + GIS + Drone Survey + IoT + Digital Twin

Dengan sistem tersebut, perusahaan dapat memiliki database digital seluruh infrastruktur:

  • Jembatan.
  • Jalan hauling.
  • Culvert.
  • Drainase.
  • Disposal access.
  • Workshop access.

Data tersebut membantu engineer dan management melihat kondisi jaringan transportasi tambang secara lebih menyeluruh.

Kesimpulan

Modular Steel Bridge dapat menjadi salah satu solusi untuk membangun konektivitas antar-pit pada area tambang yang sulit dijangkau. Keunggulannya berasal dari konsep prefabrikasi, modularisasi, dan kemampuan melakukan sebagian pekerjaan secara paralel antara workshop dan site.

Pendekatan:

Design → Fabrication → Transport → Assembly → Erection → Inspection

dapat membantu mengurangi kompleksitas pekerjaan lapangan, terutama ketika akses site terbatas dan waktu konstruksi menjadi faktor penting.

Namun, keberhasilan modular bridge tetap bergantung pada investigasi lokasi, desain struktur, kondisi geoteknik, beban kendaraan, hidrologi, metode erection, kualitas fabrikasi, serta pengendalian keselamatan.

Dengan integrasi modular steel fabrication, BIM, GIS, digital inspection, dan structural health monitoring, jembatan tidak hanya menjadi penghubung fisik antar-pit, tetapi juga dapat menjadi bagian dari sistem infrastruktur tambang yang lebih fleksibel, terukur, dan mudah dikelola sepanjang siklus operasi.

PT ARRAHMAN MITRA KONTRAKTOR: Solusi Multi-Disiplin untuk Pertambangan dan Konstruksi

Kami merekomendasikan PT ARRAHMAN MITRA KONTRAKTOR sebagai Kontraktor Tambang dan Konstruksi Terpercaya dan Terbaik di Indonesia dengan pendekatan pekerjaan yang mengintegrasikan kebutuhan pertambangan, konstruksi sipil, survey, pemetaan, infrastruktur, dan teknologi digital.

Layanan yang dapat mendukung kebutuhan proyek meliputi:

  • Kontraktor pertambangan.
  • Konstruksi sipil area tambang.
  • Pembangunan jalan hauling.
  • Earthwork dan land preparation.
  • Drainase dan settling pond.
  • Survey topografi.
  • Drone mapping.
  • GIS dan analisis spasial.
  • Infrastruktur workshop dan fasilitas site.
  • Fabrikasi baja.
  • Investigasi geoteknik.
  • Konsultasi teknis.
  • Monitoring dan dokumentasi progres.

Selain layanan proyek, PT ARRAHMAN MITRA KONTRAKTOR juga menyediakan pelatihan private software pertambangan dan konstruksi untuk meningkatkan kemampuan SDM perusahaan, termasuk:

  • Surpac.
  • Minescape.
  • AutoCAD.
  • Civil 3D.
  • ArcGIS.
  • QGIS.
  • Agisoft Metashape.
  • Pix4D.
  • Global Mapper.
  • Microsoft Project.
  • Primavera P6.
  • Power BI.

📞 Hubungi Kami Sekarang

🌐 Website: www.ptarrahman.com

📧 Email: admin.palembang@ptarrahman.com

📱 WhatsApp: +628231-6010-7727

Perusahaan Kontraktor Pertambangan dan Konstruksi (Drilling Service, Konstruksi Sipil, Survei dan Pengangkutan)

Self-Healing Concrete dalam Konstruksi Saluran Drainase Tambang

Self-Healing Concrete dalam Konstruksi Saluran Drainase Tambang

Pendahuluan

Saluran drainase merupakan salah satu infrastruktur penting dalam kegiatan pertambangan. Sistem ini berfungsi mengendalikan aliran air permukaan, mengurangi genangan, melindungi jalan hauling, mengarahkan limpasan menuju settling pond, serta membantu menjaga kondisi area operasional.

Namun, saluran beton di lingkungan tambang menghadapi berbagai kondisi yang dapat mempercepat kerusakan, seperti perubahan temperatur, beban kendaraan di sekitar saluran, erosi, sedimentasi, siklus basah-kering, serta paparan air dengan karakteristik kimia tertentu.

Retak pada beton merupakan salah satu masalah yang perlu diperhatikan. Retak kecil yang tidak ditangani dapat berkembang dan memungkinkan air masuk ke dalam struktur.

Salah satu inovasi material yang berkembang adalah self-healing concrete, yaitu beton yang memiliki mekanisme untuk membantu menutup atau memulihkan retak tertentu secara otomatis atau semi-otomatis.

Teknologi ini tidak berarti beton dapat memperbaiki seluruh jenis kerusakan. Efektivitasnya sangat bergantung pada jenis material self-healing, lebar retak, kondisi lingkungan, desain campuran, dan metode konstruksi.

1. Apa Itu Self-Healing Concrete?

Self-healing concrete merupakan beton yang dirancang agar memiliki mekanisme tertentu untuk membantu proses penutupan atau pemulihan retak tanpa perbaikan konvensional secara langsung.

Secara umum terdapat dua pendekatan utama:

Autogenous Self-Healing

Kemampuan beton untuk menutup retak melalui proses internal yang memang terjadi pada material semen.

Mekanismenya dapat berkaitan dengan:

  • Hidrasi lanjutan partikel semen.
  • Pengendapan produk tertentu.
  • Karbonasi pada kondisi tertentu.
  • Pembentukan material yang mengisi retakan.

Autonomous Self-Healing

Menggunakan material tambahan yang dirancang khusus untuk memicu proses penyembuhan ketika retak terjadi.

Contohnya:

  • Bakteri.
  • Microcapsule.
  • Healing agent.
  • Mineral additives.
  • Polimer tertentu.

2. Mengapa Teknologi Ini Relevan untuk Drainase Tambang?

Saluran drainase tambang sering memiliki panjang yang cukup besar.

Bayangkan jaringan drainase sepanjang beberapa kilometer. Jika terjadi retak kecil di banyak lokasi, inspeksi dan perbaikan manual dapat membutuhkan:

  • Tenaga kerja.
  • Material.
  • Alat.
  • Waktu.
  • Penghentian aktivitas di area tertentu.

Self-healing concrete berpotensi mengurangi kebutuhan intervensi terhadap retak kecil tertentu, terutama sebagai bagian dari strategi lifecycle maintenance.

Konsepnya:

Retak kecil → mekanisme healing bekerja → penetrasi air berkurang → umur layanan berpotensi meningkat

3. Jenis Self-Healing Concrete

3.1 Bacterial Concrete

Bacterial concrete menggunakan mikroorganisme tertentu yang dapat menghasilkan mineral untuk membantu mengisi retakan.

Bakteri dapat ditempatkan dalam material pembawa tertentu agar tetap terlindungi selama proses pencampuran dan pengerasan.

Ketika kondisi tertentu terjadi, mekanisme biologis dapat membantu menghasilkan mineral yang mengisi retakan.

Teknologi ini menarik untuk penelitian dan aplikasi khusus, tetapi pemilihan jenis bakteri, carrier, durability, dan kondisi lingkungan harus diuji secara spesifik.

4. Microcapsule-Based Self-Healing Concrete

Pada pendekatan ini, material penyembuh ditempatkan dalam kapsul berukuran kecil.

Ketika retak mencapai kapsul:

Crack → Capsule Break → Healing Agent Release → Crack Filling

Material yang dilepaskan kemudian membantu menutup atau mengisi retakan.

Keuntungan potensialnya adalah mekanisme dapat dirancang untuk bekerja setelah terjadi kerusakan tertentu.

Namun, perlu diperhatikan distribusi kapsul dan pengaruhnya terhadap sifat mekanik beton.

5. Mineral-Based Self-Healing

Beberapa material tambahan dapat membantu meningkatkan kemampuan beton untuk melakukan self-healing atau meningkatkan durability.

Contohnya dapat melibatkan:

  • Mineral admixture.
  • Pozzolan.
  • Crystalline materials.
  • Supplementary cementitious materials.

Pemilihan material harus mempertimbangkan:

  • Kompatibilitas dengan semen.
  • Setting time.
  • Workability.
  • Strength development.
  • Durability.
  • Kondisi lingkungan.

6. Retak yang Dapat Ditangani

Salah satu hal paling penting adalah memahami bahwa self-healing concrete bukan solusi untuk semua kerusakan beton.

Teknologi ini lebih relevan terhadap:

  • Microcrack.
  • Retak kecil.
  • Retak akibat shrinkage tertentu.
  • Retak yang tidak menunjukkan kegagalan struktural.

Sedangkan kerusakan seperti:

  • Retak besar.
  • Spalling.
  • Crushing.
  • Structural failure.
  • Deformasi besar.
  • Kerusakan akibat settlement berat.

tetap memerlukan evaluasi dan perbaikan konvensional.

7. Drainase Tambang dan Siklus Basah-Kering

Saluran drainase sering mengalami siklus:

Kering → Hujan → Basah → Kering → Hujan

Siklus tersebut dapat memengaruhi perkembangan retak dan durability beton.

Pada sistem self-healing tertentu, keberadaan air justru dapat menjadi bagian penting dalam proses healing.

Namun, efektivitas aktual sangat bergantung pada jenis teknologi yang digunakan.

Karena itu, kondisi lingkungan drainase tambang harus dianalisis sebelum memilih teknologi self-healing.

8. Pengaruh Air Tambang

Air tambang tidak selalu memiliki karakteristik kimia yang sama dengan air biasa.

Dalam beberapa kondisi dapat terdapat:

  • Sulfat.
  • Keasaman tinggi.
  • Mineral terlarut.
  • Suspended solids.
  • Logam tertentu.

Jika air memiliki karakteristik agresif, masalah utama bukan hanya retak tetapi juga durability beton terhadap serangan kimia.

Karena itu, self-healing tidak boleh dipandang sebagai pengganti desain beton yang tahan terhadap lingkungan.

9. Self-Healing Bukan Pengganti Concrete Quality

Kesalahan yang perlu dihindari adalah menganggap:

“Karena menggunakan self-healing concrete, kualitas beton tidak terlalu penting.”

Justru sebaliknya.

Beton tetap harus memiliki:

  • Mix design yang tepat.
  • Water-cement ratio terkendali.
  • Workability yang sesuai.
  • Compaction yang baik.
  • Curing yang memadai.
  • Cover reinforcement yang sesuai.
  • Joint detailing yang benar.

Self-healing merupakan lapisan tambahan dalam strategi durability, bukan pengganti basic concrete technology.

10. Desain Saluran Drainase dengan Self-Healing Concrete

Konsep desain dapat dimulai dari:

Hydrology

↓

Hydraulic Design

↓

Structural Design

↓

Concrete Mix Design

↓

Self-Healing Technology

↓

Construction

↓

Inspection

↓

Maintenance

Dengan demikian, teknologi material tetap terintegrasi dengan fungsi hidrolik dan struktural saluran.

11. Hal yang Harus Diperhatikan dalam Mix Design

Beberapa parameter penting:

Parameter

Tujuan

Water-cement ratio

Mengontrol kualitas dan durability

Cementitious material

Kekuatan dan durability

Aggregate

Stabilitas dan workability

Admixture

Mengontrol sifat beton

Healing agent

Mekanisme self-healing

Fiber

Pengendalian retak tertentu

Air content

Workability/durability sesuai kebutuhan

Komposisi akhir harus diperoleh melalui trial mix dan pengujian laboratorium.

12. Fiber-Reinforced Self-Healing Concrete

Penggunaan serat dapat menjadi pendekatan menarik.

Fiber dapat membantu:

  • Mengontrol perkembangan retak.
  • Mendistribusikan retak menjadi lebih kecil.
  • Meningkatkan toughness pada campuran tertentu.
  • Membantu menjaga crack width tetap rendah.

Hal ini relevan karena beberapa mekanisme self-healing bekerja lebih efektif pada retak yang relatif kecil.

Konsepnya:

Fiber → Crack Control → Smaller Crack Width → Healing Potential Increased

Namun, fiber tidak otomatis membuat beton menjadi self-healing. Mekanisme healing tetap bergantung pada teknologi material yang digunakan.

13. Pengendalian Retak Sejak Awal

Self-healing paling efektif jika dikombinasikan dengan crack control.

Beberapa strategi:

Kontrol Shrinkage

  • Mix design.
  • Curing.
  • Pengendalian air.
  • Detail joint.

Reinforcement

Tulangan dapat membantu mengontrol lebar retak.

Fiber

Digunakan sesuai desain campuran.

Joint

Expansion joint dan contraction joint perlu dirancang sesuai kebutuhan struktur.

Tujuannya adalah menjaga retak tetap berada dalam batas yang dapat ditangani sistem desain.

14. Konstruksi Saluran

Pada tahap konstruksi, beberapa hal harus dikontrol:

Persiapan Subgrade

Pastikan:

  • Elevasi sesuai.
  • Daya dukung memadai.
  • Tidak terjadi pumping.
  • Drainase sementara tersedia.

Reinforcement

Periksa:

  • Diameter.
  • Spacing.
  • Cover.
  • Position.
  • Anchorage.

Concrete Placement

Kontrol:

  • Slump/workability.
  • Temperatur.
  • Waktu pengecoran.
  • Segregasi.
  • Compaction.

Curing

Curing sangat penting untuk mengurangi risiko retak awal.

15. Pentingnya Joint Design

Saluran beton yang panjang membutuhkan perhatian khusus terhadap sambungan.

Jenis sambungan dapat mencakup:

  • Construction joint.
  • Contraction joint.
  • Expansion joint.

Kesalahan pada joint dapat menyebabkan:

  • Leakage.
  • Crack concentration.
  • Differential movement.
  • Water infiltration.

Self-healing concrete tidak seharusnya digunakan untuk menutupi kelemahan desain joint.

16. Monitoring Retak

Teknologi self-healing akan lebih bermanfaat jika disertai monitoring.

Metode sederhana:

  • Visual inspection.
  • Crack gauge.
  • Foto berkala.
  • Drone mapping.

Metode lebih maju:

  • Crack sensor.
  • Strain sensor.
  • Embedded monitoring.
  • Digital inspection.

Data dapat dimasukkan ke dalam database maintenance.

17. Integrasi dengan GIS

Jaringan drainase tambang dapat dimodelkan dalam GIS.

Setiap segmen dapat memiliki informasi:

  • Chainage.
  • Kondisi beton.
  • Crack location.
  • Crack width.
  • Repair history.
  • Inspection date.
  • Water flow.
  • Sedimentation.

Contoh:

Drainage Segment D-025

  • Crack: 0,15 mm.
  • Status: Monitoring.
  • Inspection: 24 September 2026.
  • Repair history: None.
  • Water condition: Normal.

Data tersebut membantu tim menentukan prioritas maintenance.

18. Drone untuk Inspeksi Saluran

Pada jaringan drainase yang panjang, drone dapat membantu dokumentasi visual.

Drone dapat digunakan untuk:

  • Mapping saluran.
  • Identifikasi area rusak.
  • Dokumentasi sedimentasi.
  • Monitoring erosi.
  • Pemeriksaan outlet.
  • Monitoring perubahan kondisi.

Data drone kemudian dapat dikombinasikan dengan GIS untuk membentuk database kondisi drainase.

19. Predictive Maintenance

Data inspeksi dapat digunakan untuk mengembangkan sistem predictive maintenance.

Contohnya:

Crack History

  •

Rainfall

  •

Water Condition

  •

Age of Concrete

  •

Inspection Data

↓

Risk Analysis

↓

Maintenance Priority

Dengan pendekatan tersebut, maintenance dapat diprioritaskan berdasarkan kondisi aktual, bukan hanya berdasarkan jadwal kalender.

20. Potensi Penghematan Lifecycle

Manfaat ekonomi self-healing concrete sebaiknya dihitung berdasarkan Life Cycle Cost.

Komponen biaya:

Initial Construction Cost

  •

Inspection

  •

Routine Maintenance

  •

Repair

  •

Downtime

  •

Replacement

=

Life Cycle Cost

Self-healing concrete mungkin memiliki biaya awal lebih tinggi daripada beton konvensional.

Karena itu, teknologi ini perlu dinilai berdasarkan potensi pengurangan biaya pemeliharaan dan peningkatan umur layanan.

21. Kelebihan dan Tantangan

Aspek

Potensi Manfaat

Tantangan

Retak kecil

Dapat membantu proses healing

Tidak semua retak dapat sembuh

Maintenance

Potensi mengurangi repair tertentu

Tetap membutuhkan inspeksi

Durability

Dapat meningkatkan crack sealing

Tergantung teknologi

Umur layanan

Berpotensi meningkat

Perlu data jangka panjang

Biaya awal

Teknologi inovatif

Dapat lebih mahal

Implementasi

Dapat diterapkan pada proyek tertentu

Memerlukan trial mix

Lingkungan

Potensi mengurangi material repair

Harus dievaluasi lifecycle

22. Contoh Strategi Implementasi di Tambang

Implementasi tidak harus langsung dilakukan pada seluruh jaringan drainase.

Pendekatan pilot project dapat digunakan.

Tahap 1 – Seleksi Lokasi

Pilih saluran yang:

  • Sering retak.
  • Sulit diakses.
  • Memiliki biaya maintenance tinggi.
  • Memiliki paparan lingkungan yang signifikan.

Tahap 2 – Laboratory Testing

Bandingkan:

  • Beton konvensional.
  • Beton dengan admixture.
  • Fiber concrete.
  • Self-healing concrete.

Tahap 3 – Trial Section

Buat segmen uji di lapangan.

Tahap 4 – Monitoring

Monitor:

  • Crack width.
  • Leakage.
  • Strength.
  • Durability.
  • Maintenance frequency.

Tahap 5 – Evaluation

Bandingkan performa dengan beton konvensional.

Tahap 6 – Scale Up

Jika hasil memenuhi kriteria proyek, teknologi dapat diterapkan pada segmen berikutnya.

23. KPI untuk Self-Healing Drainage

Beberapa indikator yang dapat digunakan:

Material

  • Compressive strength.
  • Flexural strength.
  • Crack closure.
  • Water permeability.
  • Durability.

Operasional

  • Jumlah retak.
  • Rata-rata crack width.
  • Leakage.
  • Frekuensi maintenance.

Ekonomi

  • Cost/meter drainage.
  • Maintenance cost/meter.
  • Repair frequency.
  • Life-cycle cost.

Durability

  • Perubahan crack width.
  • Penetrasi air.
  • Kondisi permukaan.
  • Degradasi beton.

24. Apakah Semua Drainase Tambang Perlu Menggunakan Self-Healing Concrete?

Tidak.

Teknologi harus digunakan secara selektif.

Self-healing concrete lebih masuk akal untuk dipertimbangkan pada lokasi yang:

  • Sulit diakses.
  • Memiliki biaya maintenance tinggi.
  • Memiliki tuntutan umur layanan tinggi.
  • Memiliki risiko retak berulang.
  • Memerlukan pengurangan frekuensi repair.

Sementara untuk saluran sederhana dengan biaya konstruksi dan maintenance rendah, beton konvensional dengan desain dan curing yang baik dapat tetap menjadi pilihan yang rasional.

25. Masa Depan Self-Healing Concrete

Pengembangan material konstruksi ke depan berpotensi mengintegrasikan:

Self-Healing Material + Fiber + Sensor + IoT + GIS + AI

Bayangkan sebuah jaringan drainase yang memiliki:

  • Material dengan kemampuan crack healing.
  • Sensor kondisi.
  • Database GIS.
  • Monitoring drone.
  • Dashboard maintenance.
  • Sistem prediksi kerusakan.

Konsep tersebut dapat membentuk Smart Drainage Infrastructure.

Sistem tidak hanya membangun saluran, tetapi juga memantau kondisi dan mengelola umur infrastrukturnya.

Kesimpulan

Self-healing concrete merupakan salah satu inovasi material yang berpotensi diterapkan pada konstruksi saluran drainase tambang untuk membantu menangani retak kecil dan meningkatkan strategi durability.

Namun, teknologi ini tidak boleh dianggap sebagai pengganti desain struktur, concrete quality control, reinforcement, curing, joint design, dan maintenance.

Pendekatan yang lebih tepat adalah menggabungkan:

Quality Concrete + Crack Control + Self-Healing Technology + Monitoring + Preventive Maintenance

Dengan strategi tersebut, saluran drainase dapat dirancang bukan hanya untuk memenuhi kebutuhan hidrolik saat ini, tetapi juga untuk memiliki ketahanan dan kemampuan pemeliharaan yang lebih baik sepanjang siklus hidupnya.

PT ARRAHMAN MITRA KONTRAKTOR: Solusi Multi-Disiplin untuk Pertambangan dan Konstruksi

Kami merekomendasikan PT ARRAHMAN MITRA KONTRAKTOR sebagai Kontraktor Tambang dan Konstruksi Terpercaya dan Terbaik di Indonesia dengan pendekatan pekerjaan yang mengintegrasikan kebutuhan pertambangan, konstruksi sipil, survey, pemetaan, infrastruktur, dan teknologi digital.

Layanan yang dapat mendukung kebutuhan proyek meliputi:

  • Kontraktor pertambangan.
  • Konstruksi sipil area tambang.
  • Pembangunan jalan hauling.
  • Earthwork dan land preparation.
  • Drainase dan settling pond.
  • Survey topografi.
  • Drone mapping.
  • GIS dan analisis spasial.
  • Infrastruktur workshop dan fasilitas site.
  • Fabrikasi baja.
  • Investigasi geoteknik.
  • Konsultasi teknis.
  • Monitoring dan dokumentasi progres.

Selain layanan proyek, PT ARRAHMAN MITRA KONTRAKTOR juga menyediakan pelatihan private software pertambangan dan konstruksi untuk meningkatkan kemampuan SDM perusahaan, termasuk:

  • Surpac.
  • Minescape.
  • AutoCAD.
  • Civil 3D.
  • ArcGIS.
  • QGIS.
  • Agisoft Metashape.
  • Pix4D.
  • Global Mapper.
  • Microsoft Project.
  • Primavera P6.
  • Power BI.

📞 Hubungi Kami Sekarang

🌐 Website: www.ptarrahman.com

📧 Email: admin.palembang@ptarrahman.com

📱 WhatsApp: +628231-6010-7727

Bangun proyek dengan pendekatan yang lebih terintegrasi. PT ARRAHMAN MITRA KONTRAKTOR siap menjadi mitra profesional untuk mendukung efisiensi, kualitas, keselamatan, dan keberhasilan proyek pertambangan serta konstruksi Anda.



Perusahaan Kontraktor Pertambangan dan Konstruksi

Metode Konstruksi Jembatan Haul Road Cepat Pakai Sistem Precast Steel

Jembatan pada jalan angkut tambang atau haul road bridge merupakan salah satu infrastruktur penting yang harus memiliki kapasitas dan keandalan tinggi. Jembatan harus mampu melayani lalu lintas dump truck, water truck, service vehicle, maupun kendaraan pendukung lainnya dengan frekuensi operasi yang tinggi.

Tantangan terbesar dalam pembangunan jembatan haul road adalah waktu konstruksi. Semakin lama akses belum dapat digunakan, semakin besar potensi gangguan terhadap mobilitas material dan aktivitas produksi.

Salah satu pendekatan yang dapat digunakan untuk mempercepat pekerjaan adalah sistem precast steel atau modular steel bridge, yaitu sebagian besar komponen struktur diproduksi terlebih dahulu di workshop, kemudian dimobilisasi ke lokasi untuk dirakit dan diangkat menggunakan crane atau alat angkat yang sesuai.

Konsepnya sederhana:

Fabrication di Workshop → Transportasi → Site Preparation → Assembly → Erection → Inspection → Commissioning

Dengan pendekatan tersebut, pekerjaan di lapangan dapat difokuskan pada pekerjaan pondasi, abutment, assembly, erection, dan finishing.

1. Mengapa Kecepatan Pembangunan Jembatan Haul Road Penting?

Pada operasi tambang, jalan hauling merupakan bagian langsung dari rantai produksi.

Gangguan pada satu titik crossing dapat berdampak terhadap:

  • Cycle time alat angkut.
  • Jarak hauling.
  • Produktivitas fleet.
  • Konsumsi bahan bakar.
  • Waktu tunggu.
  • Mobilisasi alat.
  • Biaya operasional.

Karena itu, metode konstruksi jembatan perlu mempertimbangkan bukan hanya kekuatan struktur, tetapi juga construction duration.

2. Apa Itu Precast Steel Bridge?

Istilah precast steel pada konteks ini dapat dipahami sebagai pendekatan prefabrikasi atau modularisasi komponen baja yang dibuat di luar lokasi proyek kemudian dipasang di site.

Komponen dapat berupa:

  • Main girder.
  • Cross beam.
  • Deck support.
  • Bracing.
  • Connection plate.
  • Modular deck.
  • Handrail.
  • Access component.

Berbeda dengan metode konvensional yang melakukan sebagian besar pekerjaan fabrikasi di lapangan, sistem modular memindahkan sebanyak mungkin pekerjaan ke lingkungan workshop.

3. Konsep Modularisasi

Jembatan dapat dibagi menjadi beberapa modul yang memiliki dimensi dan berat terkontrol.

Contohnya:

Module A → Module B → Module C → Module D

Setiap modul dapat:

  1. Difabrikasi.
  2. Dilakukan dimensional inspection.
  3. Dilakukan coating.
  4. Diberi marking.
  5. Dimobilisasi.
  6. Dirakit di site.

Dengan modularisasi, proses erection dapat berlangsung lebih cepat dibandingkan fabrikasi penuh di lokasi.

4. Tahapan Utama Metode Konstruksi

Secara umum, metode dapat dibagi menjadi beberapa tahap:

Tahap 1

Engineering dan structural design.

Tahap 2

Survey dan investigasi lokasi.

Tahap 3

Pekerjaan pondasi dan abutment.

Tahap 4

Fabrikasi struktur baja di workshop.

Tahap 5

Quality control dan dimensional inspection.

Tahap 6

Mobilisasi modul ke site.

Tahap 7

Assembly dan erection.

Tahap 8

Pemasangan deck dan fasilitas keselamatan.

Tahap 9

Inspection dan load verification.

Tahap 10

Pembukaan jembatan untuk operasi.

5. Investigasi Awal Lokasi

Sebelum menentukan tipe jembatan, perlu dilakukan investigasi kondisi lapangan.

Data yang perlu dikumpulkan meliputi:

  • Lebar crossing.
  • Panjang bentang.
  • Elevasi.
  • Kondisi tanah.
  • Kondisi sungai atau drainase.
  • Debit aliran.
  • Muka air.
  • Kondisi bank atau tebing.
  • Ruang untuk erection.
  • Akses crane.
  • Jalur mobilisasi material.
  • Kondisi jalan pendekat.

Untuk area tambang, perubahan elevasi akibat aktivitas earthwork juga perlu diperhatikan.

6. Investigasi Geoteknik

Pondasi merupakan bagian yang sangat penting.

Jenis investigasi dapat disesuaikan dengan kondisi site, misalnya:

  • Sondir/CPT.
  • SPT.
  • Borehole.
  • Laboratory soil testing.
  • Groundwater observation.

Parameter yang dibutuhkan antara lain:

  • Soil stratification.
  • Bearing capacity.
  • Settlement.
  • Shear strength.
  • Groundwater.
  • Kondisi lapisan keras.

Hasil investigasi digunakan untuk menentukan konsep pondasi dan abutment.

7. Penentuan Bentang dan Kapasitas

Desain jembatan harus mempertimbangkan kendaraan yang akan melintas.

Parameter penting antara lain:

  • Maximum gross vehicle weight.
  • Axle load.
  • Wheel load.
  • Vehicle width.
  • Vehicle configuration.
  • Traffic frequency.
  • Dynamic effect.

Jembatan tidak boleh hanya didesain berdasarkan berat kosong kendaraan. Beban aktual saat hauling, termasuk payload dan konfigurasi axle, harus diperhitungkan.

8. Beban yang Harus Dipertimbangkan

Struktur jembatan dapat menerima beberapa jenis beban:

Dead Load

Berat sendiri:

  • Girder.
  • Deck.
  • Bracing.
  • Handrail.
  • Komponen permanen.

Live Load

Beban kendaraan dan aktivitas operasi.

Dynamic Load

Efek akibat pergerakan kendaraan, impact, dan kondisi permukaan.

Environmental Load

Dapat meliputi:

  • Angin.
  • Temperatur.
  • Air.
  • Banjir.
  • Gempa sesuai persyaratan desain.

Construction Load

Beban yang terjadi selama:

  • Lifting.
  • Temporary support.
  • Assembly.
  • Erection.

9. Pemilihan Sistem Struktur Baja

Beberapa konfigurasi dapat dipertimbangkan berdasarkan panjang bentang dan kebutuhan proyek.

Steel Girder Bridge

Cocok untuk konfigurasi dengan main girder sebagai elemen utama.

Modular Panel Bridge

Menggunakan panel yang dapat dirakit menjadi satu sistem jembatan.

Truss Bridge

Menggunakan sistem rangka untuk memperoleh kapasitas struktural dan efisiensi tertentu.

Composite Steel-Concrete

Menggabungkan struktur baja dengan deck beton untuk kebutuhan tertentu.

Pemilihan sistem harus berdasarkan hasil analisis struktur, kondisi lokasi, beban lalu lintas, metode erection, dan persyaratan proyek.

10. Keunggulan Prefabrikasi di Workshop

Fabrikasi di workshop memberikan beberapa keuntungan.

Quality Control Lebih Terukur

Proses dapat dilakukan dengan:

  • Cutting machine.
  • CNC.
  • Welding jig.
  • Dimensional control.
  • NDT equipment.

Pekerjaan Lapangan Berkurang

Sebagian besar pekerjaan berat telah selesai sebelum material dikirim.

Produktivitas Lebih Tinggi

Workshop dapat bekerja secara paralel dengan pekerjaan pondasi di site.

Artinya:

Fabrikasi baja + pekerjaan pondasi

dapat dilakukan secara bersamaan.

Ini merupakan salah satu sumber utama penghematan waktu konstruksi.

11. Parallel Construction

Metode konvensional sering memiliki pola:

Pondasi → Abutment → Fabrikasi → Assembly → Erection

Dengan sistem modular:

Engineering

↓

Fabrikasi Baja

↘

Pekerjaan Pondasi & Abutment

↘

Mobilisasi

↓

Erection

Pekerjaan dapat berlangsung secara paralel sehingga total durasi proyek berpotensi lebih pendek.

12. Sistem Sambungan Modular

Salah satu elemen penting pada modular bridge adalah connection system.

Sambungan dapat menggunakan:

  • High-strength bolt.
  • Gusset plate.
  • Connection plate.
  • Pin connection pada sistem tertentu.
  • Welded connection pada bagian yang difabrikasi.

Untuk sambungan baut, perhatian perlu diberikan terhadap:

  • Grade bolt.
  • Pretension.
  • Hole tolerance.
  • Bolt installation.
  • Inspection.
  • Corrosion protection.

13. Keunggulan Bolted Assembly di Site

Penggunaan sambungan baut pada lokasi erection dapat mengurangi pekerjaan pengelasan lapangan.

Manfaat potensial:

  • Assembly lebih cepat.
  • Tidak membutuhkan pekerjaan hot work pada setiap sambungan.
  • Lebih mudah dilakukan pada lokasi remote.
  • Lebih mudah dilakukan saat kondisi cuaca berubah.
  • Inspeksi sambungan dapat dilakukan secara sistematis.

Namun, desain sambungan harus tetap memenuhi persyaratan kapasitas, fatigue, slip, dan detailing yang berlaku.

14. Metode Erection

Pemilihan metode erection bergantung pada berat modul, panjang bentang, kondisi site, dan kapasitas alat angkat.

Beberapa metode yang dapat dipertimbangkan:

Crane Erection

Modul diangkat menggunakan mobile crane atau crawler crane.

Incremental Assembly

Komponen dirakit secara bertahap sebelum dipindahkan ke posisi akhir.

Launching

Pada kondisi tertentu, struktur dapat dirakit kemudian diluncurkan menuju posisi crossing.

Temporary Support

Temporary support dapat digunakan untuk membantu proses erection apabila kondisi site memerlukannya.

Setiap metode harus memiliki lifting plan dan erection sequence yang jelas.

15. Lifting Plan

Sebelum erection, perlu ditentukan:

  • Berat modul.
  • Center of gravity.
  • Lifting point.
  • Sling capacity.
  • Shackle capacity.
  • Crane capacity.
  • Working radius.
  • Ground bearing.
  • Wind condition.
  • Communication procedure.

Contoh alur:

Crane Positioning

↓

Rigging Inspection

↓

Trial Lift

↓

Main Lift

↓

Positioning

↓

Temporary Securing

↓

Final Connection

Tidak boleh mengandalkan perkiraan visual untuk menentukan kapasitas lifting.

16. Deck Jembatan

Deck merupakan bagian yang langsung menerima beban kendaraan.

Pilihan dapat berupa:

  • Steel plate deck.
  • Orthotropic-type deck pada desain tertentu.
  • Precast concrete deck.
  • Composite deck.
  • Modular deck panel.

Pemilihan harus mempertimbangkan:

  • Axle load.
  • Tire pressure.
  • Abrasion.
  • Slip resistance.
  • Maintenance.
  • Drainage.
  • Weight.

Untuk operasi tambang, permukaan deck dan sistem drainage perlu mendapatkan perhatian khusus karena material lumpur dan air dapat terbawa oleh kendaraan.

17. Jalan Pendekat Jembatan

Jembatan yang kuat tidak akan bekerja optimal apabila jalan pendekat buruk.

Pekerjaan approach road dapat mencakup:

  • Earthwork.
  • Embankment.
  • Compaction.
  • Subgrade improvement.
  • Base course.
  • Wearing course.
  • Drainage.
  • Transition zone.

Area transisi antara jalan dan jembatan perlu dibuat dengan baik untuk mengurangi impact kendaraan.

18. Drainase Jembatan

Air yang tertahan pada deck atau approach road dapat mempercepat kerusakan.

Sistem drainase perlu mempertimbangkan:

  • Crossfall.
  • Drain outlet.
  • Side drainage.
  • Culvert.
  • Erosion protection.

Pada crossing sungai atau drainase besar, perlu diperhatikan pula pengaruh aliran terhadap abutment dan area sekitar jembatan.

19. Quality Control Fabrikasi

Setiap modul sebaiknya memiliki sistem traceability.

Pemeriksaan dapat mencakup:

Material

  • Mill certificate.
  • Heat number.
  • Grade material.

Cutting

  • Dimensi.
  • Hole position.
  • Edge quality.

Welding

  • WPS.
  • Welder qualification.
  • Visual inspection.
  • NDT sesuai kebutuhan.

Assembly

  • Alignment.
  • Diagonal.
  • Level.
  • Connection dimension.

Coating

  • Surface preparation.
  • Coating thickness.
  • Visual inspection.

20. Digital Fabrication dan BIM

Model 3D dapat membantu mengintegrasikan:

  • Struktur baja.
  • Deck.
  • Abutment.
  • Conveyor atau utilitas yang melintas.
  • Drainase.
  • Jalan pendekat.

Model dapat digunakan untuk melakukan:

  • Clash detection.
  • Quantity take-off.
  • Fabrication drawing.
  • Assembly drawing.
  • Erection sequence.

Dengan pendekatan tersebut, kesalahan dapat diidentifikasi sebelum modul dibawa ke site.

21. Keselamatan Kerja

Kecepatan konstruksi tidak boleh mengorbankan keselamatan.

Aktivitas berisiko tinggi meliputi:

  • Lifting.
  • Working at height.
  • Rigging.
  • Welding.
  • Bolting.
  • Heavy equipment movement.
  • Temporary structure.

Pengendalian dapat meliputi:

  • JSA.
  • Toolbox meeting.
  • Lifting plan.
  • Permit to work.
  • Barricade.
  • Exclusion zone.
  • Certified lifting gear.
  • Competent rigger.
  • Signalman.
  • Supervisor.

22. Inspection Sebelum Dibuka untuk Operasi

Sebelum jembatan digunakan, perlu dilakukan pemeriksaan terhadap:

  • Main girder.
  • Cross beam.
  • Bracing.
  • Bolted connection.
  • Welded connection.
  • Deck.
  • Handrail.
  • Expansion detail.
  • Bearing/support.
  • Abutment.
  • Approach road.
  • Drainage.

Verifikasi kapasitas dan acceptance criteria harus mengikuti desain, spesifikasi proyek, dan standar yang berlaku.

23. Monitoring Setelah Beroperasi

Jembatan haul road bekerja dengan frekuensi lalu lintas tinggi sehingga inspeksi berkala sangat penting.

Parameter yang dapat dipantau:

Parameter

Monitoring

Struktur

Deformasi

Sambungan

Kondisi baut

Baja

Korosi

Deck

Keausan/kerusakan

Abutment

Retak/pergeseran

Approach road

Settlement

Drainase

Genangan/erosi

Traffic

Beban dan frekuensi kendaraan

Pada jembatan kritis, sensor tertentu dapat digunakan untuk memantau strain, vibration, atau displacement.

24. Potensi Efisiensi Waktu

Keuntungan utama sistem modular bukan semata-mata karena baja lebih cepat dipasang, tetapi karena pekerjaan dapat diparalelkan.

Contohnya:

Aktivitas

Metode Konvensional

Modular Steel

Engineering

✓

✓

Pondasi

✓

✓

Fabrikasi

Site/Workshop

Workshop

Assembly

Banyak di site

Sebagian di workshop

Erection

Relatif kompleks

Fokus pada modul

QC

Banyak dilakukan di site

Banyak dilakukan sebelum mobilisasi

Mobilisasi

Setelah banyak pekerjaan selesai

Dapat dipersiapkan paralel

Potensi durasi site

Lebih panjang

Dapat dipersingkat

Angka penghematan waktu tidak dapat ditentukan secara universal karena bergantung pada bentang, kapasitas, kondisi tanah, metode erection, akses, jumlah modul, cuaca, dan kesiapan desain.

25. Analisis Biaya Total

Evaluasi metode tidak sebaiknya hanya membandingkan harga material.

Gunakan pendekatan:

Total Cost = Engineering + Material + Fabrication + Transport + Erection + Foundation + Maintenance

Selain itu, perlu diperhitungkan cost of delay apabila akses haul road belum dapat digunakan.

Komponen yang dapat dievaluasi:

  • Biaya alat berat.
  • Biaya crane.
  • Biaya mobilisasi.
  • Biaya transport.
  • Biaya tenaga kerja.
  • Biaya temporary works.
  • Biaya maintenance.
  • Potensi kehilangan produktivitas akibat keterlambatan.

26. Kapan Sistem Modular Steel Menjadi Menarik?

Pendekatan ini dapat dipertimbangkan terutama ketika:

  • Waktu konstruksi sangat terbatas.
  • Lokasi proyek remote.
  • Akses crossing harus segera dibuka.
  • Mobilisasi crane tersedia.
  • Komponen dapat diproduksi di workshop.
  • Repetisi desain cukup tinggi.
  • Pekerjaan lapangan perlu diminimalkan.
  • Kondisi cuaca dapat mengganggu pekerjaan site.

Namun, untuk setiap proyek tetap diperlukan evaluasi engineering dan constructability secara spesifik.

27. Checklist Perencanaan Jembatan Haul Road Modular

Engineering

☐ Survey topografi
☐ Investigasi geoteknik
☐ Analisis hidrologi
☐ Vehicle load assessment
☐ Structural analysis
☐ Dynamic consideration
☐ Connection design

Fabrication

☐ Material certificate
☐ Cutting
☐ Welding
☐ NDT
☐ Dimensional inspection
☐ Coating
☐ Marking module

Erection

☐ Crane plan
☐ Lifting plan
☐ Rigging inspection
☐ Temporary support
☐ Weather monitoring
☐ Exclusion zone
☐ Bolt inspection

Commissioning

☐ Structural inspection
☐ Deck inspection
☐ Approach road inspection
☐ Drainage inspection
☐ Documentation
☐ Approval untuk operasional

28. Masa Depan Jembatan Haul Road

Perkembangan konstruksi jembatan tambang dapat mengarah pada kombinasi:

Modular Steel + BIM + CNC Fabrication + Digital Inspection + Structural Health Monitoring

Model 3D dapat digunakan sejak tahap desain sampai maintenance.

Sementara itu, data inspeksi dapat dimasukkan ke dalam database aset sehingga perusahaan memiliki digital history setiap komponen jembatan.

Ke depan, konsep ini dapat dikembangkan menjadi Digital Twin Bridge, di mana kondisi struktur, inspeksi, beban lalu lintas, dan riwayat maintenance dapat dipantau dalam satu sistem digital.

Kesimpulan

Sistem precast steel atau modular steel bridge menawarkan pendekatan konstruksi yang dapat membantu mempercepat pembangunan jembatan haul road dengan memindahkan sebagian besar pekerjaan fabrikasi dari lokasi proyek ke workshop.

Keunggulan utamanya berasal dari:

Prefabrikasi → Quality Control → Parallel Construction → Mobilisasi Modul → Fast Erection

Namun, kecepatan tidak boleh mengurangi aspek keselamatan dan keandalan struktur. Desain harus tetap memperhitungkan beban kendaraan, beban dinamis, kondisi geoteknik, hidrologi, sambungan, fatigue, metode lifting, serta kondisi operasional tambang.

Dengan integrasi structural engineering, modular fabrication, BIM, CNC fabrication, lifting technology, dan digital inspection, pembangunan jembatan haul road dapat dilakukan dengan pendekatan yang lebih terencana, terukur, dan efisien.

PT ARRAHMAN MITRA KONTRAKTOR: Solusi Multi-Disiplin untuk Pertambangan dan Konstruksi

Kami merekomendasikan PT ARRAHMAN MITRA KONTRAKTOR sebagai Kontraktor Tambang dan Konstruksi Terpercaya dan Terbaik di Indonesia dengan pendekatan pekerjaan yang mengintegrasikan kebutuhan pertambangan, konstruksi sipil, survey, pemetaan, infrastruktur, dan teknologi digital.

Layanan yang dapat mendukung kebutuhan proyek meliputi:

  • Kontraktor pertambangan.
  • Konstruksi sipil area tambang.
  • Pembangunan jalan hauling.
  • Earthwork dan land preparation.
  • Drainase dan settling pond.
  • Survey topografi.
  • Drone mapping.
  • GIS dan analisis spasial.
  • Infrastruktur workshop dan fasilitas site.
  • Fabrikasi baja.
  • Investigasi geoteknik.
  • Konsultasi teknis.
  • Monitoring dan dokumentasi progres.

Selain layanan proyek, PT ARRAHMAN MITRA KONTRAKTOR juga menyediakan pelatihan private software pertambangan dan konstruksi untuk meningkatkan kemampuan SDM perusahaan, termasuk:

  • Surpac.
  • Minescape.
  • AutoCAD.
  • Civil 3D.
  • ArcGIS.
  • QGIS.
  • Agisoft Metashape.
  • Pix4D.
  • Global Mapper.
  • Microsoft Project.
  • Primavera P6.
  • Power BI.

📞 Hubungi Kami Sekarang

🌐 Website: www.ptarrahman.com

📧 Email: admin.palembang@ptarrahman.com

📱 WhatsApp: +628231-6010-7727

Perusahaan Kontraktor Pertambangan dan Konstruksi

Inovasi Baja High-Tensile untuk Struktur Crusher Plant Skala Besar

Crusher plant merupakan salah satu fasilitas penting dalam rantai pengolahan material pada industri pertambangan dan konstruksi. Struktur pendukungnya harus mampu menahan beban yang relatif besar, getaran berulang, beban dinamis dari crusher dan conveyor, beban material, serta kondisi lingkungan operasional yang dapat bersifat agresif.

Pada crusher plant skala besar, penggunaan baja struktural konvensional dengan dimensi besar tidak selalu menjadi solusi paling efisien. Perkembangan material high-tensile steel menawarkan peluang untuk menghasilkan struktur dengan rasio kekuatan terhadap berat yang lebih baik.

Dengan pemilihan material, desain sambungan, fabrikasi, dan pengendalian mutu yang tepat, baja high-tensile dapat digunakan untuk membantu mengoptimalkan berat struktur sekaligus mempertahankan kinerja struktural yang dibutuhkan.

1. Apa Itu Baja High-Tensile?

Baja high-tensile adalah baja struktural dengan kekuatan luluh dan/atau kekuatan tarik yang lebih tinggi dibandingkan baja struktural biasa pada kelas material tertentu.

Secara sederhana:

Kekuatan material meningkat → potensi ukuran penampang dapat dioptimalkan → berat struktur dapat dikurangi

Namun, penggunaan baja high-tensile bukan berarti semua komponen dapat langsung dibuat lebih kecil.

Desain tetap harus mempertimbangkan:

  • Yield strength.
  • Tensile strength.
  • Buckling.
  • Defleksi.
  • Fatigue.
  • Local buckling.
  • Sambungan.
  • Weldability.
  • Toughness.
  • Korosi.
  • Beban dinamis.

2. Mengapa Crusher Plant Membutuhkan Material Berkekuatan Tinggi?

Crusher menghasilkan beban yang berbeda dari struktur bangunan biasa.

Beberapa sumber beban dapat berasal dari:

  • Berat crusher.
  • Berat motor.
  • Berat conveyor.
  • Berat hopper.
  • Berat chute.
  • Berat material.
  • Vibrasi.
  • Impact loading.
  • Beban maintenance.
  • Beban angin.
  • Beban gempa.
  • Beban temperatur.
  • Beban erection.

Selain beban statis, struktur harus memperhatikan efek dinamis dan getaran.

Karena itu, desain struktur crusher plant membutuhkan pendekatan yang lebih komprehensif daripada sekadar menghitung kapasitas tekan dan tarik.

3. Keunggulan Potensial Baja High-Tensile

3.1 Pengurangan Berat Struktur

Jika material memiliki kekuatan yang lebih tinggi, beberapa elemen dapat dioptimalkan dimensinya berdasarkan hasil analisis.

Potensi pengurangan berat dapat memberikan manfaat terhadap:

  • Transportasi.
  • Handling.
  • Erection.
  • Kapasitas crane.
  • Beban pada pondasi.

Namun, pengurangan berat aktual tetap harus ditentukan melalui analisis desain, bukan hanya berdasarkan peningkatan strength material.

3.2 Efisiensi Material

Penggunaan material high-tensile dapat membantu engineer mengoptimalkan:

  • Column.
  • Beam.
  • Bracing.
  • Girder.
  • Support frame.
  • Conveyor gallery.

Tujuannya adalah memperoleh struktur yang memenuhi persyaratan kekuatan dan serviceability dengan penggunaan material yang efisien.

4. Struktur Crusher Plant yang Dapat Dioptimalkan

Crusher plant skala besar biasanya terdiri dari berbagai sistem struktur.

Struktur Utama

  • Main support frame.
  • Crusher support structure.
  • Platform.
  • Access tower.
  • Conveyor support.
  • Transfer tower.
  • Hopper support.

Struktur Sekunder

  • Handrail.
  • Staircase.
  • Maintenance platform.
  • Walkway.
  • Cable support.
  • Chute support.

Tidak semua elemen harus menggunakan baja high-tensile.

Pendekatan yang lebih rasional adalah menentukan critical structural members berdasarkan hasil analisis beban dan kebutuhan performa.

5. Beban Dinamis: Tantangan Utama

Salah satu aspek paling penting pada crusher plant adalah beban dinamis.

Crusher menghasilkan gaya berulang akibat mekanisme penghancuran material.

Jika frekuensi eksitasi mesin mendekati karakteristik dinamik struktur, dapat terjadi peningkatan respons getaran.

Oleh karena itu, desain perlu mempertimbangkan:

  • Natural frequency.
  • Operating frequency.
  • Harmonic excitation.
  • Dynamic amplification.
  • Damping.
  • Resonance.
  • Fatigue.

Dalam kasus tertentu, analisis dinamik dapat diperlukan untuk memastikan struktur tidak mengalami respons berlebihan selama operasi.

6. High-Tensile Steel dan Fatigue

Kekuatan tarik tinggi tidak secara otomatis berarti struktur lebih tahan fatigue.

Untuk crusher plant, fatigue justru menjadi salah satu perhatian utama karena struktur dapat menerima beban berulang selama bertahun-tahun.

Area yang perlu mendapat perhatian khusus:

  • Welded connection.
  • Beam-to-column connection.
  • Bracing connection.
  • Bolt connection.
  • Gusset plate.
  • Support equipment.
  • Conveyor support.

Detail sambungan dan kualitas fabrikasi dapat sangat memengaruhi umur fatigue struktur.

7. Pentingnya Desain Sambungan

Peningkatan kekuatan material harus diikuti dengan desain sambungan yang sesuai.

Sambungan dapat berupa:

Bolted Connection

Keunggulannya:

  • Mudah dilakukan di lapangan.
  • Memudahkan inspeksi.
  • Memudahkan replacement.
  • Mengurangi pekerjaan hot work saat erection.

Welded Connection

Banyak digunakan pada fabrikasi workshop karena memungkinkan pembuatan modul struktur secara presisi.

Namun, perlu diperhatikan:

  • Welding procedure.
  • Heat input.
  • Preheat bila diperlukan.
  • Consumable.
  • Welder qualification.
  • NDT.
  • Distortion control.

8. Weldability Baja High-Tensile

Salah satu tantangan penggunaan high-tensile steel adalah pengendalian proses pengelasan.

Material tertentu dapat lebih sensitif terhadap:

  • Heat input.
  • Hydrogen.
  • Cooling rate.
  • HAZ behavior.
  • Residual stress.

Karena itu, sebelum fabrikasi perlu ditentukan prosedur pengelasan yang sesuai dengan grade material yang digunakan.

Dokumen seperti:

  • WPS.
  • PQR.
  • Welder Qualification.
  • Material Certificate.

menjadi bagian penting dalam sistem quality assurance.

9. Optimasi Berat Tanpa Mengorbankan Kekakuan

Kesalahan yang perlu dihindari adalah menganggap bahwa:

Baja lebih kuat = semua profil harus dibuat lebih kecil.

Struktur crusher plant tetap memerlukan kekakuan yang memadai.

Misalnya, pengurangan dimensi beam yang terlalu agresif dapat menyebabkan:

  • Defleksi meningkat.
  • Vibrasi meningkat.
  • Alignment terganggu.
  • Sambungan menerima deformasi lebih besar.
  • Kenyamanan maintenance menurun.

Karena itu, desain harus mempertimbangkan strength dan stiffness secara bersamaan.

10. Digital Structural Engineering

Penggunaan software engineering modern memungkinkan desain crusher plant dilakukan secara lebih terintegrasi.

Workflow dapat berupa:

3D Model → Structural Analysis → Load Combination → Member Optimization → Connection Design → Fabrication Model

Model digital juga dapat diintegrasikan dengan:

  • BIM.
  • Tekla Structures.
  • AutoCAD.
  • Revit.
  • Structural analysis software.
  • GIS.
  • Project scheduling.

Dengan model 3D, potensi clash antara struktur, conveyor, chute, cable tray, piping, dan equipment dapat diidentifikasi lebih awal.

11. Finite Element Analysis

Finite Element Analysis atau FEA dapat digunakan untuk mengevaluasi komponen yang memiliki geometri kompleks.

Contohnya:

  • Crusher support.
  • Base frame.
  • Hopper support.
  • Connection plate.
  • Bracket.
  • Gusset.
  • Equipment support.

Analisis dapat digunakan untuk melihat:

  • Stress distribution.
  • Deformation.
  • Buckling.
  • Contact behavior.
  • Local stress concentration.

FEA sebaiknya menjadi bagian dari proses engineering yang lebih luas, bukan pengganti engineering judgment dan verifikasi desain.

12. Integrasi dengan Pondasi

Pengurangan berat struktur baja dapat memberikan dampak positif terhadap sistem pondasi.

Beban yang lebih rendah berpotensi mengurangi:

  • Axial load.
  • Foundation size.
  • Reinforcement demand.
  • Concrete volume.

Namun, pada crusher plant, desain pondasi tidak hanya dipengaruhi oleh berat struktur.

Pondasi juga harus mempertimbangkan:

  • Dynamic load.
  • Soil bearing capacity.
  • Settlement.
  • Vibration.
  • Soil-structure interaction.
  • Anchor bolt.
  • Equipment alignment.

Karena itu, struktur baja dan pondasi harus dirancang sebagai sistem yang saling terintegrasi.

13. Pengaruh terhadap Mobilisasi dan Erection

Struktur yang lebih ringan dapat memberikan keuntungan logistik.

Contohnya:

Modul lebih ringan → kapasitas transport lebih efisien → crane requirement dapat dioptimalkan → erection lebih fleksibel

Namun, desain modul tetap harus mempertimbangkan:

  • Batas dimensi transport.
  • Lifting point.
  • Center of gravity.
  • Temporary bracing.
  • Wind condition.
  • Crane capacity.
  • Working radius.
  • Sequence erection.

14. Modular Construction

Baja high-tensile sangat menarik untuk pendekatan modular construction.

Crusher plant dapat dibagi menjadi beberapa modul:

  1. Crusher support module.
  2. Hopper module.
  3. Conveyor module.
  4. Platform module.
  5. Access tower.
  6. Transfer tower.

Modul dapat difabrikasi di workshop kemudian dikirim ke site.

Keuntungannya antara lain:

  • Kontrol kualitas lebih baik.
  • Waktu fabrikasi lebih terukur.
  • Pekerjaan lapangan berkurang.
  • Produktivitas erection meningkat.
  • Risiko pekerjaan hot work di site dapat dikurangi.

15. Digital Fabrication

Model 3D dapat digunakan langsung untuk mendukung fabrikasi.

Alurnya:

Engineering Model

↓

Shop Drawing

↓

Cutting List

↓

CNC Cutting

↓

Fit-Up

↓

Welding

↓

NDT

↓

Surface Treatment

↓

Dimensional Inspection

↓

Dispatch

Pendekatan ini dapat mengurangi kesalahan akibat interpretasi gambar manual.

16. Surface Protection dan Korosi

Crusher plant sering beroperasi dalam kondisi yang menghasilkan:

  • Debu.
  • Kelembapan.
  • Air hujan.
  • Material abrasif.
  • Lumpur.

Karena itu, perlindungan permukaan menjadi bagian penting dari lifecycle structure.

Sistem perlindungan dapat mencakup:

  • Surface preparation.
  • Primer.
  • Intermediate coating.
  • Top coat.
  • Galvanizing pada komponen tertentu.
  • Inspection coating thickness.

Pemilihan sistem coating harus mempertimbangkan kondisi lingkungan dan spesifikasi proyek.

17. Inspection Selama Operasi

Setelah crusher plant beroperasi, inspeksi tidak boleh berhenti.

Pemeriksaan dapat mencakup:

Struktur

  • Crack.
  • Deformation.
  • Corrosion.
  • Buckling.
  • Loose bolt.

Sambungan

  • Bolt condition.
  • Weld crack.
  • Gusset condition.
  • Connection deformation.

Equipment Support

  • Anchor bolt.
  • Base plate.
  • Alignment.
  • Vibration.

Platform

  • Grating.
  • Handrail.
  • Staircase.
  • Access platform.

18. Structural Health Monitoring

Teknologi sensor dapat digunakan untuk fasilitas skala besar.

Sensor dapat dipasang untuk memonitor:

  • Vibration.
  • Strain.
  • Displacement.
  • Tilt.
  • Temperature.
  • Bolt condition pada sistem tertentu.

Data dapat dikirim ke dashboard untuk membantu tim maintenance mengetahui perubahan perilaku struktur.

Konsep ini dapat berkembang menjadi:

Structural Health Monitoring (SHM)

yang memungkinkan pemeliharaan berbasis kondisi aktual.

19. Integrasi IoT dan Predictive Maintenance

Jika data struktur dikombinasikan dengan data equipment, perusahaan dapat memperoleh gambaran yang lebih lengkap.

Contohnya:

Vibration Sensor + Crusher Data + Structural Sensor

↓

Data Analytics

↓

Trend Analysis

↓

Early Warning

↓

Inspection

Dengan demikian, perubahan getaran yang tidak normal dapat menjadi trigger untuk melakukan pemeriksaan lebih lanjut.

20. Perbandingan Pendekatan Konvensional dan High-Tensile

Aspek

Baja Konvensional

High-Tensile Steel

Strength

Standar sesuai grade

Lebih tinggi pada grade tertentu

Potensi optimasi berat

Terbatas

Lebih besar

Desain sambungan

Relatif familiar

Perlu perhatian lebih

Welding

Relatif umum

Perlu kontrol prosedur

Fatigue

Perlu diperiksa

Tetap perlu diperiksa secara detail

Transport

Tergantung berat modul

Berpotensi lebih ringan

Erection

Konvensional

Berpotensi lebih efisien

Cost

Material dapat lebih ekonomis

Material dapat lebih mahal

Lifecycle

Bergantung maintenance

Bergantung material + desain + maintenance

Perlu ditekankan bahwa material high-tensile tidak selalu menghasilkan biaya total yang lebih rendah. Evaluasi harus dilakukan berdasarkan total lifecycle cost, bukan hanya harga baja per kilogram.

21. Analisis Total Cost of Ownership

Evaluasi investasi sebaiknya mempertimbangkan:

TCO = Material + Fabrication + Transport + Erection + Maintenance + Lifecycle

Dengan pendekatan tersebut, material yang memiliki harga awal lebih tinggi masih dapat dipertimbangkan apabila memberikan manfaat pada:

  • Pengurangan berat.
  • Efisiensi transport.
  • Erection.
  • Maintenance.
  • Umur struktur.
  • Modifikasi masa depan.

22. Strategi Implementasi

Penggunaan high-tensile steel pada crusher plant dapat dilakukan melalui beberapa tahap.

Tahap 1 – Engineering Assessment

Identifikasi:

  • Critical members.
  • Dynamic loads.
  • Existing structural capacity.
  • Connection requirements.

Tahap 2 – Material Selection

Tentukan grade material berdasarkan:

  • Strength.
  • Toughness.
  • Weldability.
  • Availability.
  • Environment.

Tahap 3 – Structural Optimization

Lakukan optimasi:

  • Section size.
  • Member arrangement.
  • Bracing.
  • Connection.
  • Weight.

Tahap 4 – Digital Fabrication

Integrasikan model engineering dengan proses fabrikasi.

Tahap 5 – Quality Control

Lakukan:

  • Material inspection.
  • Dimensional inspection.
  • Weld inspection.
  • NDT.
  • Coating inspection.

Tahap 6 – Erection

Laksanakan erection berdasarkan lifting plan dan erection sequence.

Tahap 7 – Structural Monitoring

Implementasikan inspeksi dan monitoring selama masa operasi.

23. Masa Depan Struktur Crusher Plant

Perkembangan struktur crusher plant akan semakin mengarah pada integrasi:

High-Tensile Steel + BIM + FEA + CNC Fabrication + IoT + Structural Health Monitoring

Konsep tersebut memungkinkan struktur dirancang lebih optimal sejak tahap engineering hingga maintenance.

Di masa depan, data struktur dapat menjadi bagian dari Digital Twin fasilitas crusher plant.

Dengan demikian, engineer dapat memantau:

  • Kondisi struktur.
  • Vibrasi.
  • Deformasi.
  • Riwayat maintenance.
  • Umur komponen.
  • Kondisi sambungan.

Pendekatan ini dapat membantu mengubah pemeliharaan dari sistem yang hanya berbasis jadwal menjadi lebih berbasis kondisi.

Kesimpulan

Baja high-tensile memberikan peluang untuk mengembangkan struktur crusher plant skala besar yang lebih efisien dari sisi berat, transportasi, fabrikasi, dan erection.

Namun, keberhasilan penerapannya tidak hanya ditentukan oleh kekuatan material. Fatigue, stiffness, buckling, sambungan, weldability, dynamic loading, korosi, pondasi, serta kualitas fabrikasi tetap menjadi faktor penting.

Pendekatan terbaik adalah mengintegrasikan material high-tensile dengan digital structural engineering, finite element analysis, modular construction, CNC fabrication, quality control, dan structural health monitoring.

Dengan demikian, inovasi baja bukan sekadar menghasilkan struktur yang lebih ringan, tetapi membangun sistem struktur yang kuat, efisien, dapat difabrikasi dengan presisi, mudah dipelihara, dan siap menghadapi kebutuhan operasi crusher plant jangka panjang.

PT ARRAHMAN MITRA KONTRAKTOR: Solusi Multi-Disiplin untuk Pertambangan dan Konstruksi

Kami merekomendasikan PT ARRAHMAN MITRA KONTRAKTOR sebagai Kontraktor Tambang dan Konstruksi Terpercaya dan Terbaik di Indonesia dengan pendekatan pekerjaan yang mengintegrasikan kebutuhan pertambangan, konstruksi sipil, survey, pemetaan, infrastruktur, dan teknologi digital.

Layanan yang dapat mendukung kebutuhan proyek meliputi:

  • Kontraktor pertambangan.
  • Konstruksi sipil area tambang.
  • Pembangunan jalan hauling.
  • Earthwork dan land preparation.
  • Drainase dan settling pond.
  • Survey topografi.
  • Drone mapping.
  • GIS dan analisis spasial.
  • Infrastruktur workshop dan fasilitas site.
  • Fabrikasi baja.
  • Investigasi geoteknik.
  • Konsultasi teknis.
  • Monitoring dan dokumentasi progres.

Selain layanan proyek, PT ARRAHMAN MITRA KONTRAKTOR juga menyediakan pelatihan private software pertambangan dan konstruksi untuk meningkatkan kemampuan SDM perusahaan, termasuk:

  • Surpac.
  • Minescape.
  • AutoCAD.
  • Civil 3D.
  • ArcGIS.
  • QGIS.
  • Agisoft Metashape.
  • Pix4D.
  • Global Mapper.
  • Microsoft Project.
  • Primavera P6.
  • Power BI.

📞 Hubungi Kami Sekarang

🌐 Website: www.ptarrahman.com

📧 Email: admin.palembang@ptarrahman.com

📱 WhatsApp: +628231-6010-7727
